A 120, A 60, EI 30
35dB, 40dB, 45dB, 50dB
SS-EN 1627 RC 3
S200 (Sm), Sa
EMI-B, EMI-C
SS-EN 14351-1

Daloc S33 (Y33) Säkerhetsdörr RC3
Säkerhetsdörr Daloc Daloc S33 är en utmärkt dörr för miljöer där de estetiska kraven är lika höga som kraven på säkerhet. Köpcentra, hotell, kontor, lägenheter, läkarmottagningar och utrymmen med stöldbegärligt gods är några exempel på var den lämpar sig.

Ladda ner

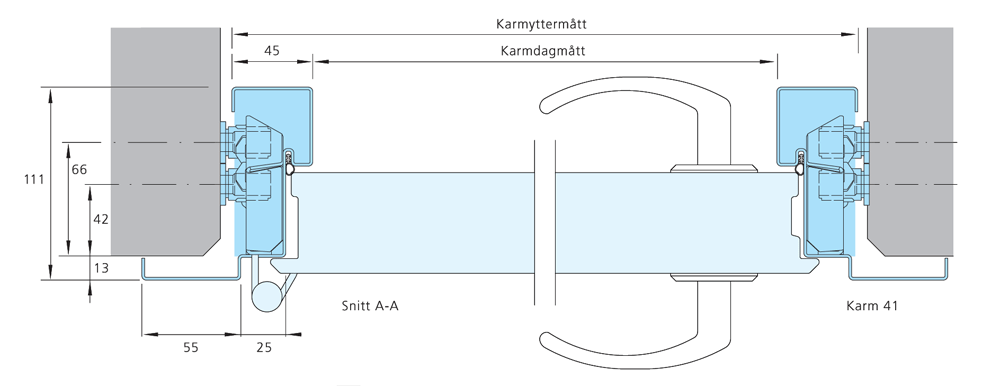

Drift-, Miljö- och UnderhållsdokumentationProduktfaktablad S33 (Y33)Typgodkännande/CertifikatTypgodkännande/Certifikat, InbrottMontageanvisningMontageanvisning EMI-BMontageanvisning EMI-CMålningsinstruktionCAD-skiss S33 (Y33)A-klassade branddörrar - info SP SITACLäs mer här om du har planer på att byta till säkerhetsdörr i din lägenhetY33 PrestandadeklarationMontageanvisning kompl delad stålkarm pardörrarProduct Datasheet S33 (Y33)BIM Daloc S33 snabbsortimentsdörrLäs mer här om du funderar på att byta dörr till din lägenhet
Beteckning Karmdag
mått*
Karmytter
mått
Vikt
Enkeldörr
S33 9 x 21
S33 10 x 21
S33 11 x 21
S33 12 x 21 **
Pardörr
S33 15 x 21
S33 18 x 21

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025

1400 x 2025
1700 x 2025

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093

1490 x 2093
1790 x 2093

88
93
103
113

130
150
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 9x21 är 920x2110 mm.

* Vid 90 graders öppnad dörr avgår 45 mm.
** Endast målade dörrar.

Maxmått:
Enkeldörr brand/ljud 13x23/12x25
Enkeldörr brandgas 13x23
Enkeldörr inbrott 13x27
Pardörr brand(A60)/ljud 24x24 (A120 23x23)
Pardörr brandgas 2400x2350
Pardörr inbrott 24x24
Pardörr i laminatplåt 2230x2700
Pardörr oklassat utförande 25x27
Klassningar
Dörren är provad av SP och certifierad av SITAC för brand-­, ljud-­ och brandgastäthetsklassning. Inbrottsskyddet är provat av SP och certifierat av SBSC. EMI-­dämpning är provad av SP. Dörren tillverkas under kontroll av SP och SBSC.

Brandklass: A60 tillval El30. A120 i pardörrsutförande.
I BBR anges att det är generellt godtaget att använda A-­klass som alternativ till EI-­klass EI60.

Ljudreduktion: Rw 38, 43 och 48*, 53** dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3dB för hänsyn till montage och utförande.
Tidigare ljud klass R'w 35, 40, 45*, 50dB**.
* Enbart enkeldörr.
** Enkeldörr i Rw 53dB (R'w 50dB) tillverkas som tandemdörr.


Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).

Inbrottsskydd: SS-­EN 1627 RC 3.
Dörren är godkänd för såväl in-­ som utåtgående montage.

EMI-dämpning: EMI-­B, EMI-­C.
Kontakta Daloc för utförande och utrustning till S33 med EMI-dämpning.

Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik och rostfri tröskel alternativt laminatplåt för utomhusbruk och rostfri tröskel.

CE-märkning: SS-EN 14351-1.
Ytterdörrsutförande (Y33) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1. CE-dekalen vid dörrbladets bakkant redovisar följande egenskaper, provade av SP:

Motstånd mot vindlastklass 5B
Vattentäthetklass 7B/npd*
Avgivande av farliga ämnen  godkänd
LjudreduktionRw 38(C=-2;Ctr=-7) dB
U-värde enkeldörr 1,4-1,9
U-värde pardörr npd
Lufttäthetklass 3

*No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.

Klimatdörr: Ytterdörr Y33 i enkeldörrsutförande uppfyller klass 3 (högst klass) enligt SS-EN 12219, klimatisk påverkan på dörrar, för klimat A och D.

Det innebär följande vid testtemperaturer utsida/insida 18°/23°C (klimat A) och -15°/23°C (klimat D):

Utböjning/vridning: Inom 2 mm*
Lufttäthet:Klass 4** enligt SS-EN 12207
Stängningskraft: Klass 4*** enligt SS-EN 12217

* Maximal utböjning/vridning av dörrblad i förhållande till karm
** Lufttäthetsklass 4 (högst klass) enligt SS-EN 12207 som innebär max luftläckage om 3m3/h*m2 vilket leder till mindre energiförluster.
*** Stängningskraft klass 4 (näst högst klass) enligt SS-EN 12217 vilket innebär stängningskraft inom 10N.
Dörrblad
Konstruktion: Dörrbladet är 58 mm tjockt, med fasad överfals och består av stålplåtar samman­fogade i en bockning med dolda plåtkanter vid dörrbladskanten. Sammanfogning sker genom limning och nitning.

Material: 1 mm stålplåtar och isolering av mineralull.

Ytbehandling: S33 levereras färdigmålad i någon av våra standardkulörer eller med yta av trämön­strad laminatplåt ur standardsortimentet. Andra NCS-­kulörer eller trämönster levereras på begäran.

S33 kan även tillverkas med träfront i samma utföranden som dörrtyp D43. Läs mer om detta på Säkerhetsdörr D43.
Karm
Konstruktion: Som standard levereras säkerhets­dörrarna med vitmålad karm 41 som är foder­bildande på gångjärnssidan. Karmen levereras sam­mansatt utan lösa delar. Tätningslist är placerad i ett spår i karmen. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder.
Karmar till säkerhetsdörrar för utomhusbruk tillverkas i förzinkat utförande.

Isolering: Färdigisolerad med mineralull från fabrik.

Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel
Dörren levereras som standard med förzinkad fasad anslagströskel. Mot beställning kan den förses med tröskelplatta i kombination med släplist (Rw 38 dB och Rw 33 dB för pardörr) eller tröskelplatta, borstlist, tätningströskel (ej ljudklass). I loftgångsutförande Y33, levereras den som standard med hårdträtröskel som är behandlad med dubbla lacklager på alla ytor. Fasad tröskel (ATYG) är standard men kan vid önkemål ersättas med rak tröskel (ATYH). Mot beställning kan Y33 levereras med rostfri anslagströskel (ATR), som också är standard vid inåtgående montage eller komposittröskel.
Standardbeslag
Lås: Låshus Assa 510. Pardörrar är försedda med låshus 410 och extralås 411 som standard. Obs! S33 kräver rund dubbelcylinder enligt SS 3522 klass 3 eller en oval cylinder med god­känt cylinderbehör

Låsplacering: A=58 mm, B=33 mm (24 mm för pardörr) från gångjärnssida till centrum låskista.

Övrigt: Tappbärande justerbara elförzinkade gångjärn. Förberedd för extralås. Säkerhetsbult i slutbleck och dubbla tappar i bak­kant.
Tillval
Kan levereras med Linea-mönster, post­inlägg (Rw 38 dB), dörrkik, mekanisk ringklocka, nyckeltub, sparkskydd, dörrstängare, elslutbleck, magnetkontakt, motor-­ och microlås, låskolvs­kontakt mm. Dörren kan även utrustas för EMI­-dämpning. Kontakta Daloc för extra utrustning till S33 med ljudreduktion Rw 48 dB.

Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.
Parbladig dörr
Dörrblad och karm tillverkas på samma sätt som enkeldörr. Parhalvan är försedd med integrerat anslag och som standard försedd med infälld kantregel. Båda dörrbladen förses med fyra hullingförsedda tappar i bakkant. Dörrens olika delar är lätta att transportera, hantera och montera tack vare att mindre enheter monteras ihop på plats.

Vi förbehåller oss rätt till konstruktionsändringar.
Låshus Assa 510.
Hullingförsedda tappar i bakkant och gångjärn med säkrade sprintar ökar säkerheten.
Dörrbladet sammanfogas utan synlig plåtkant och med fasad överfals
Säkerhetsdörr med panikregel, magnetkontakt och mikrobrytare i lås är en vanlig syn i butiker
I Skatteskrapans studentlägenheter används S33 med elektronisk låsning
Säkerhetsdörr S33 och ståldörr S30 har samma fasade överfals och fungerar därför bra tillsammans när det krävs olika klassningar.
Daloc Säkerhetsdörr med liggande ek Dobel 1030
Säkerhetsdörrar från Daloc i studentbostäder
Den moderna Daloc-dörrens karakteristiska snedfasade överfals ger dörren ett snyggt utseende
Fabriksmonterade efterjusterbara karmhylsor och färdigisolerad karm underlättar snabbt och säkert montage.

Vi förbehåller oss rätt till konstruktionsändringar.
