A 120, A 60, EI 15, EI 30
30dB, 35dB, 40dB, 45dB, 50dB
S200 (Sm), Sa
EMI-B, EMI-C
SS-EN 14351-1

Daloc S30 (Y30) Ståldörr, Ljuddörr
Vår moderna ståldörr Daloc S30 är vanlig i butiker, på sjukhus och servicehus, hotell och kontor pga sin design och höga skyddsklass för ljud och brand. Den harmonierar med säkerhetsdörr S33 och S43 för lägenheter och kan med fördel användas sida vid sida med dessa. Varför inte med Daloc Linea mönster?

Ladda ner
Drift-, Miljö- och UnderhållsdokumentationProduktfaktablad S30 (Y30)Typgodkännande/CertifikatMontageanvisningMontageanvisning EMI-BMontageanvisning EMI-CMålningsinstruktionCAD-skiss S30 (Y30)A-klassade branddörrar - info SP SITACY30 PrestandadeklarationMontageanvisning kompl delad stålkarm pardörrarProduct Datasheet S30 (Y30)BIM Daloc S30 snabbsortimentsdörrBIM Daloc S30 Pardörr
Beteckning Karmdag
mått*
Karmytter
mått
Vikt
Enkeldörr
S30 9 x 21
S30 10 x 21
S30 11 x 21
S30 12 x 21 **
S30 13 x 21 **
Pardörr
S30 15 x 21
S30 18 x 21
S30 18 x 24
S30 21 x 24

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025
1700 x 2325
2000 x 2325

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093
1290 x 2093

1490 x 2093
1790 x 2093
1790 x 2393
2090 x 2393

70
75
80
85
90

110
125
150
170
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 9x21 är 920x2110 mm.

* Vid 90 graders öppnad enkeldörr avgår 45 mm.
** Endast målade dörrar.

Maxmått:
Enkeldörr brand(A60)/ljud 13x24/12x25 (A120 13x23/12x25)
Enkeldörr brandgas 13x23
Pardörr brand(A60)/ljud 24x24 (A120 23x23)
Pardörr brandgas 2400x2350
Oklassat utförande 13x27 resp 25x27.
Klassningar
Dörren är provad av RISE (tidigare SP) och certifierad av RISE Certifiering för brand-­, ljud-­ och brandgastäthetsklassning. EMI-­dämpning är provad av RISE. Dörren tillverkas under kontroll av RISE.

Brandklass: A60 tillval EI30 och A120.
I BBR anges att det är generellt godtaget att använda A-­klass som alternativ till EI-­klass EI60 och EI120.

Ljudreduktion: Rw 33 dB, tillval 38, 43 och 48*, 53** dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3dB för hänsyn till montage och utförande.
Tidigare ljud klass R'w 30, 35, 40, 45*, 50dB**.
* Enbart enkeldörr.
** Enkeldörr i Rw 53dB (R'w 50dB) tillverkas som tandemdörr.


Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).

EMI-dämpning: Tillval EMI-­B, EMI-­C.
Kontakta Daloc för utförande och utrustning till S30 med EMI-dämpning.

Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik och rostfri tröskel alternativt laminatplåt för utomhusbruk och rostfri tröskel.

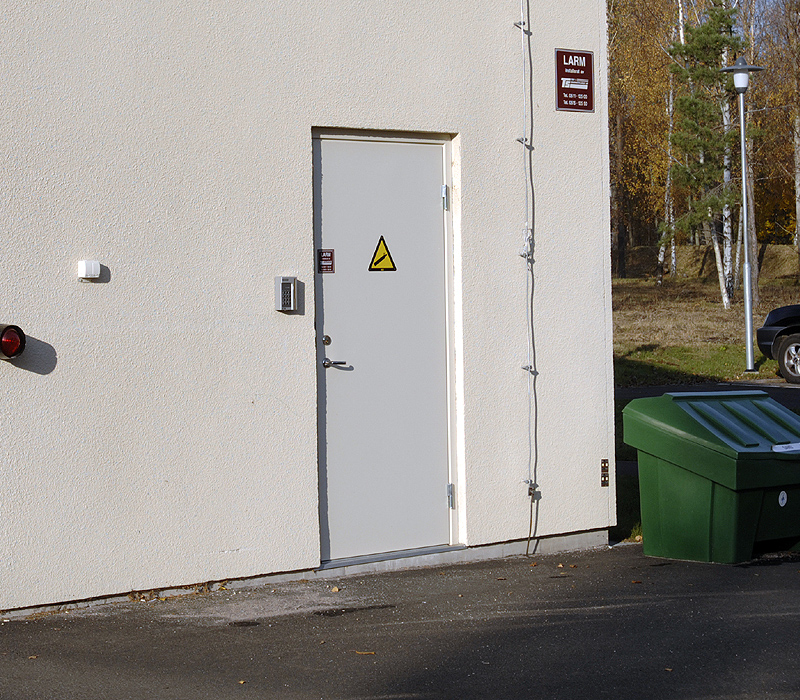

CE-märkning: Ytterdörrsutförande (Y30) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1.

Klimatdörr: Ytterdörr Y30 i enkeldörrsutförande uppfyller klass 3 (högst klass) enligt SS-EN 12219, klimatisk påverkan på dörrar, för klimat A och D.

Det innebär följande vid testtemperaturer utsida/insida 18°/23°C (klimat A) och -15°/23°C (klimat D):

Utböjning/vridning: Inom 2 mm*
Lufttäthet:Klass 4** enligt SS-EN 12207
Stängningskraft: Klass 4*** enligt SS-EN 12217

* Maximal utböjning/vridning av dörrblad i förhållande till karm
** Lufttäthetsklass 4 (högst klass) enligt SS-EN 12207 som innebär max luftläckage om 3m3/h*m2 vilket leder till mindre energiförluster.
*** Stängningskraft klass 4 (näst högst klass) enligt SS-EN 12217 vilket innebär stängningskraft inom 10N.
Dörrblad
Konstruktion: Dörrbladet är 58 mm tjockt, med fasad överfals och består av stålplåtar sammanfogade i en bockning med dolda plåtkanter vid dörrbladskanten. Sammanfogning sker genom limning och nitning.
Material: 1 mm stålplåtar och isolering av mineralull.

Ytbehandling: S30 levereras färdigmålad i någon av våra standardkulörer eller med yta av trämönstrad laminatplåt ur standardsortimentet. Andra NCS­kulörer eller trämönster levereras på begäran.

S30 kan även tillverkas med träfront i samma utföranden som dörrtyp D43. Läs mer om detta på Säkerhetsdörr D43.
Karm
Konstruktion: Som standard levereras den med vitmålad karm 41 med fast foder på gångjärnssidan. Karmen levereras sammansatt utan lösa delar. Tätningslist är placerad i ett spår i karmen. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder.

Isolering: Färdigisolerad med mineralull från fabrik.

Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel
Dörren levereras som standard med förzinkad fasad anslagströskel. Mot beställning kan den förses med tröskelplatta i kombination med släplist (Rw 38 dB) eller tröskelplatta, borstlist, tätningströskel (ej ljudklass). Den kan även förses med tröskel av hårdträ (brandklass EI30).
Standardbeslag
Lås: Låshus Assa 310

Låsplacering: A=58 mm, B=33 mm från gångjärnssida till centrum låskista (för pardörrar är B=24 mm).

Övrigt: Tappbärande justerbara elförzinkade gångjärn. Tapp i bakkant. Dold förstärkning för dörrstängare på gångjärnssidan.
Tillval
Kan levereras med Linea-mönster, glasöppning, sparkskydd, ventilationsgaller (brandklass EI15 i soprumsutförande), dörrstängare, elslutbleck, magnetkontakt, motor­ och microlås, låskolvskontakt mm. Dörren kan även utrustas för EMI­-dämpning.

Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.
Parbladig dörr
Dörrblad och karm tillverkas på samma sätt som enkeldörr. Parhalvan är försedd med anslag och som standard 2 st infällda kantreglar. Dörrens olika delar är lätta att transportera, hantera och montera tack vare att mindre enheter monteras ihop på plats.

Vi förbehåller oss rätt till konstruktionsändringar.
Överfalsen med en snedställd kant ger ett modernt och gediget intryck.
Parbladsmöte med integrerat anslag.

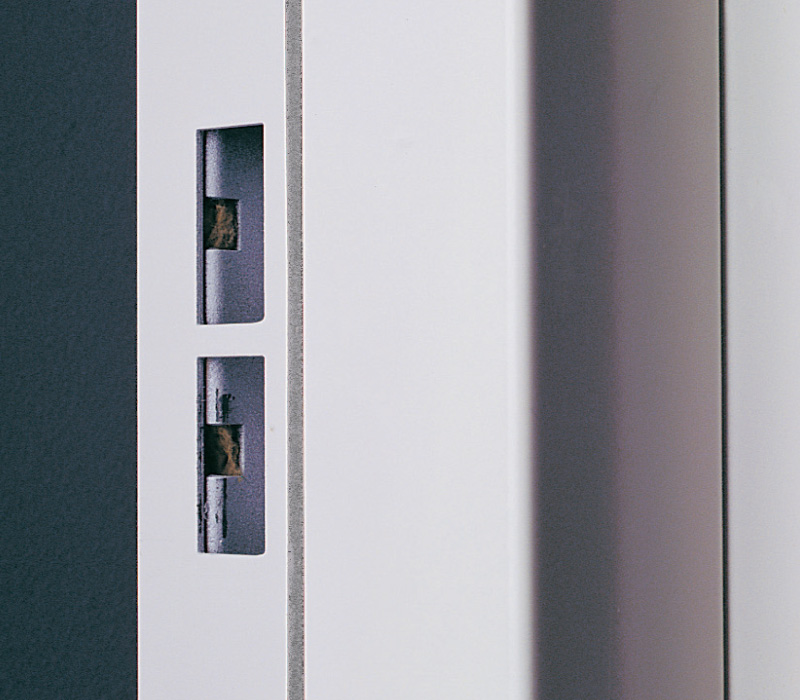

Fabriksmonterade efterjusterbara karmhylsor och färdigisolerad karm underlättar snabbt och säkert montage.
S30 har samma design som våra säkerhetsdörrar och passar därför bra tillsammans med dem i tex ett trapphus
S30 hör till gruppen moderna ståldörrar och har dolda plåtkanter och snygg snedfasad överfals

Vi förbehåller oss rätt till konstruktionsändringar.
