A 60, EI 30
35dB, 40dB, 50dB
SS-EN 1627 RC 4
S200 (Sm), Sa
EMI-B, EMI-C
SS-EN 14351-1

Daloc S44 (Y44) Säkerhetsdörr RC4
Säkerhetsdörr Daloc S44 är i första hand avsedd som entrédörr i lägenheter, men kan med fördel användas även i andra utrymmen. Dörren har ett högt inbrottsskydd i kombination med ett estetiskt yttre.

Ladda ner
Drift-, Miljö- och UnderhållsdokumentationProduktfaktablad S44 (Y44)Typgodkännande/CertifikatTypgodkännande/Certifikat, InbrottMontageanvisningSkötselinstruktion för Connect flerpunktslåsCAD-skiss S44 (Y44)A-klassade branddörrar - info SP SITACLäs mer här om du har planer på att byta till säkerhetsdörr i din lägenhetY44 PrestandadeklarationAnvändarguide för Connect flerpunktslåsProduct Datasheet S44 (Y44)
Beteckning Karmdag
mått*
Karmytter
mått
Vikt
Enkeldörr
S44 9 x 21
S44 10 x 21
S44 11 x 21

800 x 2025
900 x 2025
1000 x 2025

890 x 2093
990 x 2093
1090 x 2093

90
100
110
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 9x21 är 920x2110 mm.

* Vid 90 graders öppnad dörr avgår 45 mm.

Maxmått:
Enkeldörr brand/ljud 13x23/12x24
Enkeldörr brandgas 13x23
Enkeldörr inbrott 13x24
Klassningar
Dörren är provad av SP och certifierad av SITAC för brand-­, ljud-­ och brandgastäthetsklassning. Inbrottsskyddet är provat av SP och certifierat av SBSC EMI­-dämpning är provad av SP Dörren tillverkas under kontroll av SP och SBSC.

Brandklass: El 30, tillval A60
I BBR anges att det är generellt godtaget att använda A­-klass som alternativ till EI-­klass EI 60.

Ljudklass: R'w 35 dB, tillval 40, 50dB
Ljudklass R'w 50 dB som del i Tandemdörr.
Provad ljudreduktion Rw 38, 43 dB.


Inbrottsskydd: SS-­EN 1627 RC 4.
Dörren är godkänd för såväl in­- som utåtgående montage.

Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).

EMI-dämpning: Tillval EMI­-B, EMI­-C.
Kontakta Daloc för utförande och utrustning till S44 med EMI-dämpning.

Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik och rostfri tröskel alternativt laminatplåt för utomhusbruk och rostfri tröskel.

CE-märkning: Ytterdörrsutförande (Y44) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1.
Dörrblad
Konstruktion: Dörrbladet är 58 mm tjockt, med fasad överfals och består av två 1 mm stålplåtar sammanfogade med dolda plåtkanter vid dörrbladskanten. Sammanfogning sker genom limning och nitning.

Material: 1 mm stålplåtar, isolering av mineralull och invändiga inbrottsförstärkningar.

Ytbehandling: Dörrbladet levereras färdigmålad i någon av våra standardkulörer eller med yta av trämönstrad laminatplåt ur standardsortimentet. Andra NCS-­kulörer eller trämönster levereras på begäran.
Karm
Konstruktion: Som standard levereras säkerhetsdörrarna med vitmålad karm 41 som är foderbildande på gångjärnssidan. Karmen levereras sammansatt utan lösa delar. Tätningslist är placerad i ett spår i karmen. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder. Karmar till loftgångsdörrar tillverkas i förzinkat utförande.

Isolering: Färdigisolerad med mineralull från fabrik.

Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel
S44 levereras som standard med hårdträtröskel (brandklass EI30). Fasad tröskel (ATE) är standard men kan vid önkemål ersättas med rak tröskel (ATEH). Mot beställning kan S44 förses med varmförzinkad anslagströskel (ATZ), tröskelplatta (TPZ) i kombination med släplist (ljudklass R'w 35 dB) eller tröskelplatta, borstlist, tätningströskel (ej ljudklass). I loftgångsutförande Y44, levereras den som standard med hårdträtröskel som är behandlad med dubbla lacklager på alla ytor. Fasad tröskel (ATYG) är standard men kan vid önkemål ersättas med rak tröskel (ATYH). Mot beställning kan Y44 levereras med rostfri anslagströskel (ATR), som också är standard vid inåtgående montage eller komposittröskel.
Standardbeslag
Lås: Flerpunktslås Assa 510, exkl cylinder, med tillhållarlås 90001. Obs! S44 kräver cylinder enligt SS 3522 klass 3.
Låsplacering: A=58 mm, B=33 mm från gångjärnssida till centrum låskista.
Övrigt: Tappbärande justerbara elförzinkade gångjärn. Säkerhetsbult i slutbleck och fem tappar i bakkant. S44 är försedd med integrerat borrskydd vid båda låsen.
Tillval
Kan levereras med Linea-mönster, dörrkik, mekanisk ringklocka, nyckeltub, sparkskydd, dörrstängare mm. S44 kan även utrustas för EMI­dämpning. Dörrbladet kan förses med träfront på ut­ och/eller insidan lika D43.

Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.

Vi förbehåller oss rätt till konstruktionsändringar.
Säkerhetsdörr S44 har ett flerpunktslås där huvudlåset kompletteras med hakreglar upp- och nedtill.
Hullingförsedda tappar i bakkant och gångjärn med säkrade sprintar ökar säkerheten.

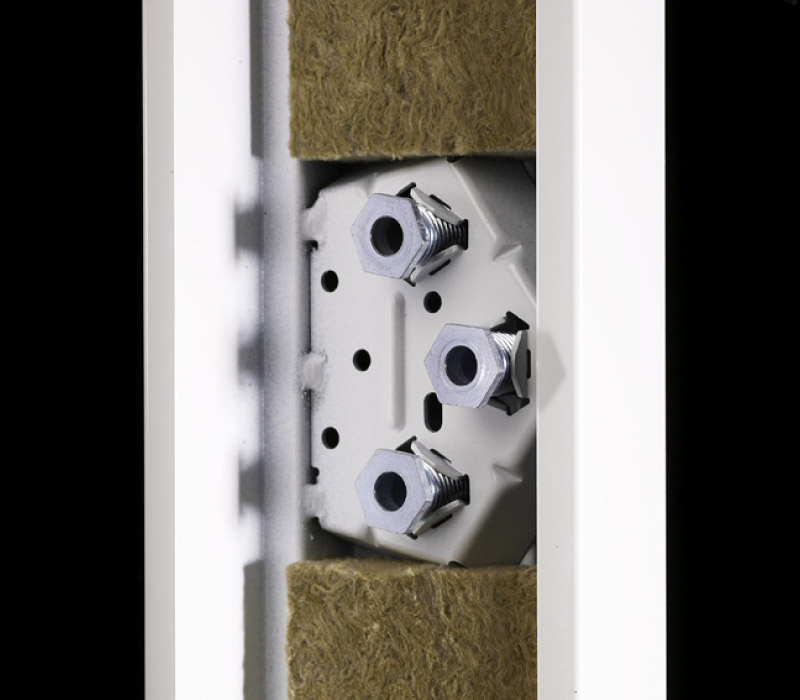

Fabriksmonterade efterjusterbara karmhylsor och färdigisolerad karm underlättar snabbt och säkert montage.

Vi förbehåller oss rätt till konstruktionsändringar.
