EI 120
35dB, 40dB
SS-EN 1627 RC 2
Sa
EMI-B, EMI-C
SS-EN 14351-1

Daloc S52 (Y52) Arkivdörr i SS-EN 1627 RC2
Arkivdörr Daloc S52 är en dörr som passar där kravet på motståndskraft mot brand är högt, samtidigt som dörren ska vara inbrottsskyddande. S52 harmonierar utseendemässigt med vår branddörr S30 och säkerhetsdörr S33 och S43. Dörrarna passar i miljöer där man vill skydda stöldbegärlig utrustning eller konfidentiella handlingar, exempelvis i serverrum, datahallar och på institutioner. Dörren är godkänd för såväl inåt­ som utåtgående montage.

Ladda ner
Drift-, Miljö- och UnderhållsdokumentationProduktfaktablad S52 (Y52)Typgodkännande/CertifikatTypgodkännande/Certifikat, InbrottMontageanvisningMontageanvisning EMI-BMontageanvisning EMI-CMålningsinstruktionCAD-skiss S52 (Y52)Y52 PrestandadeklarationProduct Datasheet S52 (Y52)
Beteckning Karmdag
mått*
Karmytter
mått
Vikt
Enkeldörr
S52 10 x 21

900 x 2025

990 x 2093

125
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 9x21 är 920x2110 mm.

* Vid 90 graders öppnad dörr avgår 93 mm.

Maxmått:
Enkeldörr brand/ljud/brandgas 11x22
Inbrott 13x22
Klassningar
Inbrottsskyddande arkivdörr S52 är provad av SP och certifierad av SITAC för brand-­, ljud-­ och brandgastäthetsklassning. Inbrottsskyddet är provat av SP och certifierat av SBSC. EMI­-dämp­ning är provad av SP. Dörren tillverkas under kontroll av SP och SBSC.

Brandklass: EI120.

Ljudreduktion: Rw 40 dB, tillval 43 dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3 dB för hänsyn till montage och utförande.
Tidigare ljud klass R'w 35, 40 dB.


Inbrottsskydd: SS-­EN 1627 RC 2.
Dörren är godkänd för såväl in-­ som utåtgående montage.

Brandgastäthet: Tillval SS-EN 13501-2 klass Sa.
Med anslagströskel.

EMI-­dämpning: Tillval EMI-­B, EMI-­C.
Kontakta Daloc för utförande och utrustning till S52 med EMI-dämpning.

Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik och rostfri tröskel alternativt laminatplåt för utomhusbruk och rostfri tröskel.

CE-märkning: Ytterdörrsutförande (Y52) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1.
Dörrblad
Konstruktion: Dörrbladet är 105 mm tjockt, med fasad överfals och består av stålplåtar sammanfogade i en bockning med dolda plåtkanter vid dörrbladskanten. Sammanfogning sker genom limning och nitning.

Material: 1 mm stålplåtar och isolering av mineralull

Ytbehandling: S52 levereras färdigmålad i någon av våra standardkulörer eller med yta av trämönstrad laminatplåt ur standardsortimentet. Andra NCS-­kulörer eller trämönster levereras på begäran.
Karm
Konstruktion: Som standard levereras arkivdörrar­na med vitmålad karm 41 som är foderbildande på gångjärnssidan. Karmen levereras sammansatt utan lösa delar. Tätningslist är placerad i ett spår i karmen. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder.

Isolering: Färdigisolerad med mineralull från fabrik.

Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel
Dörren levereras med förzinkad fasad anslagströskel. Mot beställning kan S52 förses med tröskelplatta alternativt tröskelplatta i kombination med släplist (Rw 38 dB) eller borstlist (ej ljudklass).
Standardbeslag
Lås: Låshus Assa 410

Låsplacering: A=105 mm, B=33 mm från gångjärnssida till centrum låskista.

Övrigt: Tappbärande justerbara gångjärn i förzinkat utförande. Säkerhetsbult i slutbleck och tre tappar i bakkant. Dold förstärkning för dörrstängare på gångjärnssidan.
Tillval
Kan levereras med Linea-mönster, sparkskydd, dörrstängare, elslutbleck, magnetkontakt, motor-­ och microlås, låskolvskontakt mm. S52 kan även utrustas för EMI­-dämpning.

Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.

Vi förbehåller oss rätt till konstruktionsändringar.

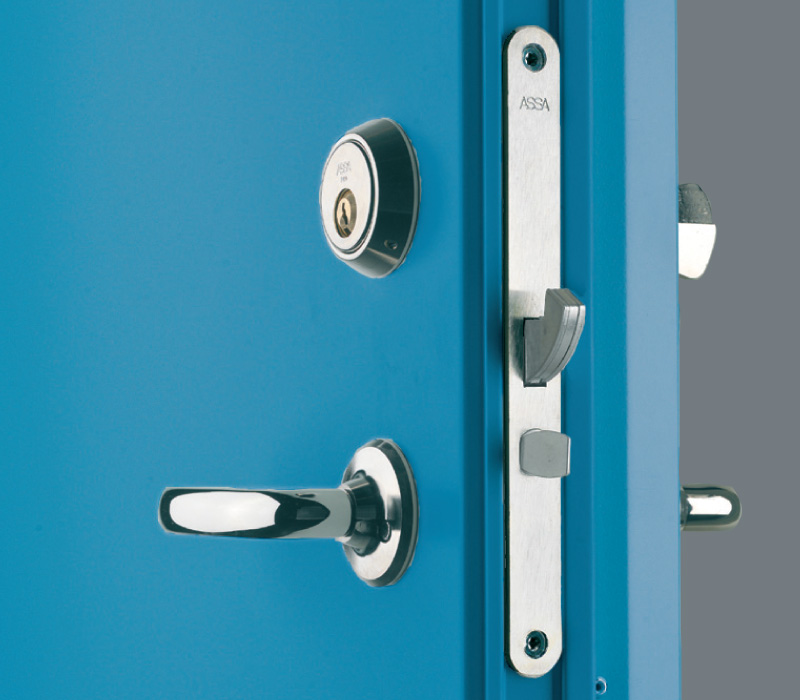

Låshus Assa 410.

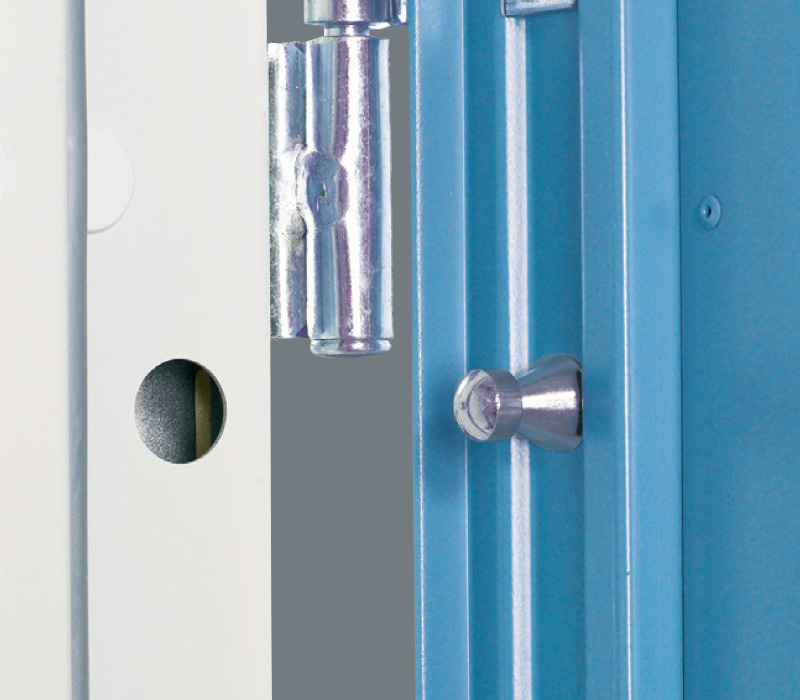

Tre hullingförsedda tappar i bakkant.

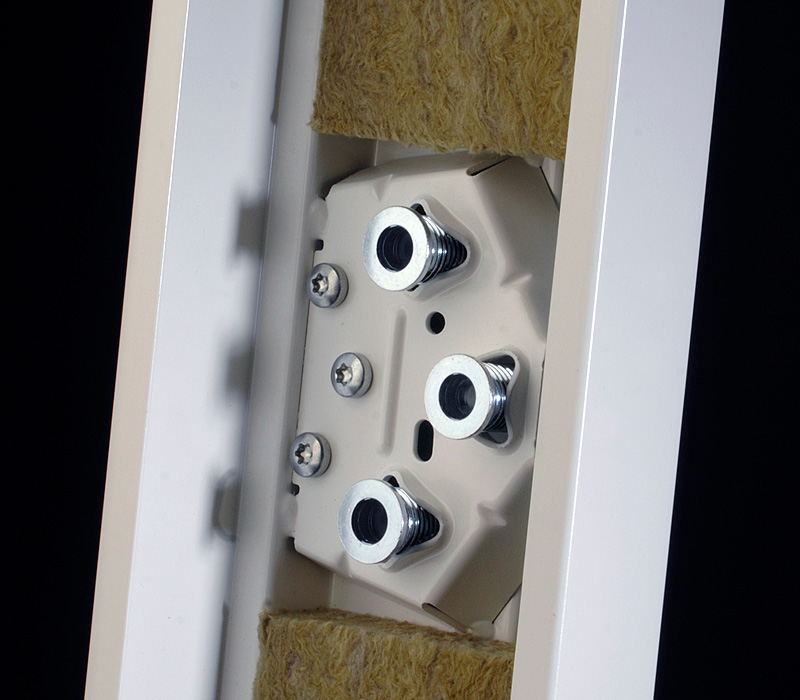

Fabriksmonterade efterjusterbara karmhylsor och färdigisolerad karm underlättar snabbt och säkert montage.

Vi förbehåller oss rätt till konstruktionsändringar.
