A 120, A 60
SS-EN 13241-1

Daloc S88 Brandskjutdörr, Brandskjutport
Brandskjutport Daloc S88 är konstruerad med dold skena och lodstängning som ger en mycket pålitlig funktion och högre personsäkerhet än äldre portar med lutande skena. Den levereras i sektioner och monteras enkelt. S88 används i utrymmen inomhus där extra tålighet och stabilitet krävs och där porten öppnas eller stängs endast ett fåtal gånger per dygn.

Ladda ner
Drift, Miljö och UnderhållProduktfaktablad S88Typgodkännande/Certifikat, enkelbladig A60/A120Typgodkännande/Certifikat, parbladig A60Montageanvisning S88- A60Montageanvisning S88- A60 (alt utföranden)Montageanvisning S88-A120Montageanvisning S88-A120 (alt utföranden)Skötselanvisning S88CAD-skiss S88A-klassade branddörrar - info SP SITACS88 PrestandadeklarationProduct Datasheet S88
Beteckning Karmdag
mått*
Väggöppnings
mått
Vikt
Enkeldörr
S88 12 x 21
S88 15 x 21
S88 18 x 21
S88 21 x 24
S88 21 x 27
S88 24 x 27
S88 30 x 30
S88 36 x 40
Pardörr
S88 18 x 21
S88 21 x 24
S88 21 x 27
S88 24 x 27
S88 30 x 30
S88 36 x 40

1200 x 2100
1500 x 2100
1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

1200 x 2100
1500 x 2100
1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

120
145
170
225
250
285
390
615

245
320
355
400
545
855
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 15x21 är 1505x2105 mm.

Maxmått:
Brand 60x40. Kontakta Daloc för maxmått i oklassat utförande.
Klassningar
Brandskjutporten är provad av SP och certifie­rad av SITAC för brandklassning. Den tillverkas under kontroll av SP.

Brandklass: A60, tillval A120 (enkelbladig port).
I BBR anges att det är generellt godtaget att använda A-­klass som alternativ till EI-­klass EI60 och EI120.

Korrosivitetsklass: C1-C2 enligt SS-EN ISO 12944-2.

Övrigt: Portar är CE-märkta enligt produktstandarden för portar EN 13241-1.
Dörrblad
Konstruktion: Bladet är 60 mm tjockt. Runt bladet är en förzinkad stålprofil monterad. Bladet levereras i sektioner som monteras enkelt och helt utan svetsning på byggplatsen.

Material: 1 mm förzinkade stålplåtar med isolering emellan.
Karm
Konstruktion: Som standard förses S88 med karm tillverkad av 2 mm förzinkad stålplåt. Karmarna är omålade och levereras i sektioner som sätts samman vid montaget.

Montering: Karmarna levereras för skruvinfästning.
Standardbeslag
Varmförzinkade kullagrade och i höjdled juster­bara bärbeslag. Utanpåliggande draghandtag på hängsidan. Infällt draghandtag på anslagssidan. Skyddskåpa av förzinkad plåt. Lodstängning och hydraulbroms med justerbar hastighet för jämn och fin gång.
Tillval
Kan levereras med hakregellås, dörrhållarmagnet, infälld gångdörr (brandklass A 60) mm. Dörrhållarmagnet bör vara försedd med utlösarstift.
Parbladig dörr
Parhalvan är försedd med dubbla spårlister. Båda bladen har draghandtag, utanpåliggande respektive infällt.
Konsoler
Bladet hängs i en kraftig bärskena av heldragenvarmförzinkad profil som monteras med konsoler, justerbara i höjd och sidled,samt ett väggfäste för bultförband. Skenan monteras horisontellt och porten är självstängande med lodstängning. Bärskena och bärbeslag är skyddade av en kåpa. Den dolda skenan och lodstängningen ger en mycket pålitlig funktion.

Vi förbehåller oss rätt till konstruktionsändringar.

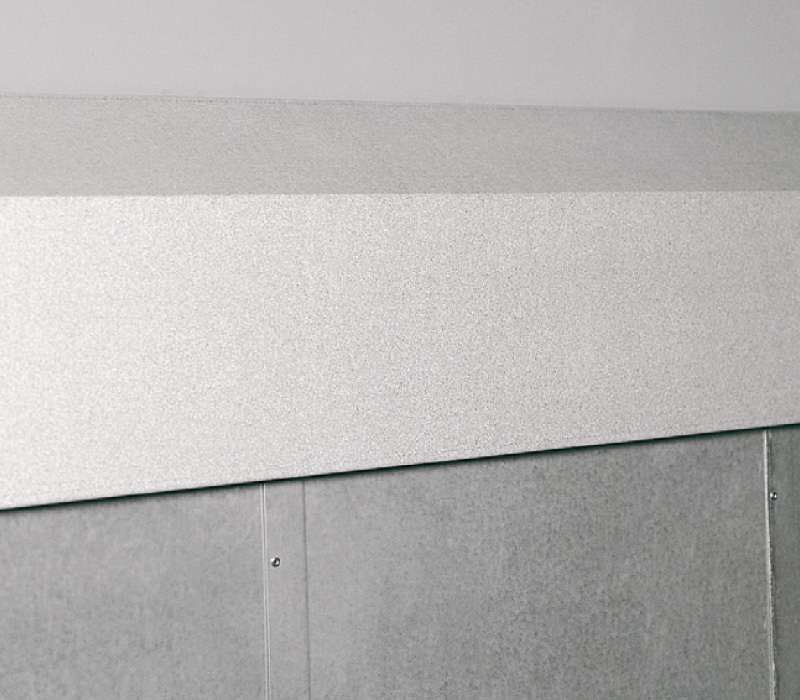

Bärskena och bärbeslag är skyddade av en kåpa.

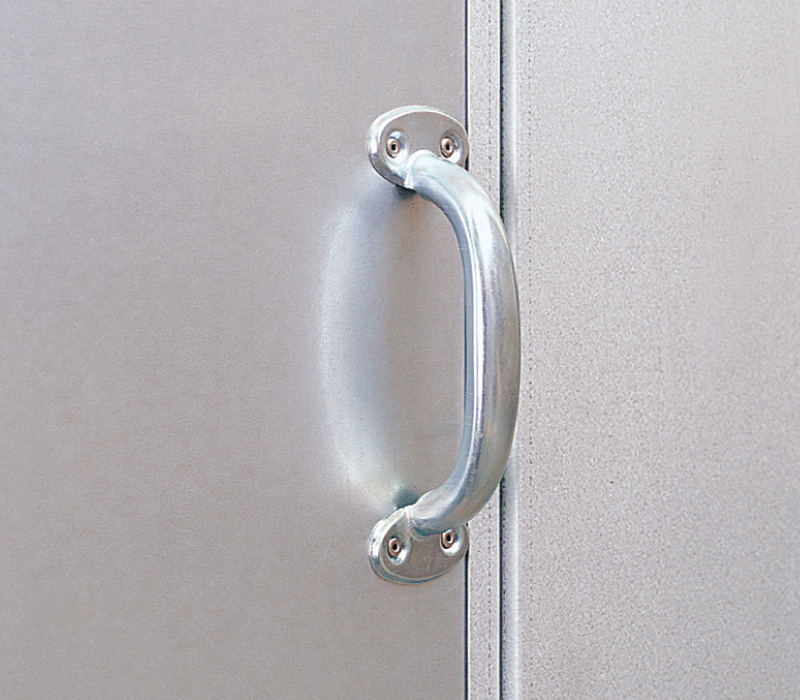

Utanpåliggande draghandtag på hängsidan och infällt på anslagssidan.
Justerbar skena och justerbara bärbeslag.
Brandskjutportar är vanlig som brandsektionering i industrier
Brandskjutdörr i Skatteskrapans restaurang
Danshögskolans korridorer är brandsektionerade med brandskjutportar

Vi förbehåller oss rätt till konstruktionsändringar.
