EI 30
35dB
S200 (Sm), Sa

Daloc T25/48 Trädörr, Massivdörr, Ljuddörr
Daloc T25/48 är en massiv dörr för utrymmen där kravet på ljudklassning är högt, samtidigt som dörren måste vara brandskyddad. Trädörrar i Dalocs sortiment är försedda med skyddande kant runt om hela dörrbladet, vilket både skyddar och gör det lätt att hålla rent och lämpar sig som innerdörr i offentliga miljöer som skolor, kontor, på sjukhus och vårdcentraler.

Ladda ner
Drift, Miljö och UnderhållProduktfaktablad T25Typgodkännande/CertifikatMontageanvisning träkarmMontageanvisning stålkarmCAD-skiss T25Product Datasheet T25BIM Daloc T25 snabbsortimentsdörr
Beteckning Karmdag
mått*
Karmytter
mått
Vikt
Enkeldörr
T25 7 x 21
T25 8 x 21
T25 9 x 21
T25 10 x 21
T25 11 x 21
T25 12 x 21
T25 13 x 21
Pardörr
T25 15 x 21
T25 18 x 21

600 x 2025
700 x 2025
800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025

690 x 2093
790 x 2093
890 x 2093
990 x 2093
1090 x 2093
1190 x 2093
1290 x 2093

1490 x 2093
1790 x 2093

42
47
52
57
62
67
72

82
96
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 9x21 med träkarm är 915x2110 mm och med stålkarm 920x2110 mm.

* Vid 90 graders öppnad enkeldörr avgår 47 mm (träkarm), 35 mm (stålkarm), 53 mm (infällt klämskydd) från karmdagbredden.

Maxmått:
Enkeldörr brand/ljud 13x24
Pardörr brand/ljud 24x24
Enkeldörr brandgas 13x22
Pardörr brandgas 22x22
Klassningar
Dörren är provad av SP och certifierad av SITAC för brand-, ljud-­ och brandgastäthetsklassning. Dörren tillverkas under kontroll av SP.

Brandklass: EI30.

Ljudreduktion: Rw 38 dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3dB för hänsyn till montage och utförande.
Tidigare ljud klass R'w 35 dB.


Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).

Hygien: Hygienklass 1-3 enligt ”Riktlinjer för vårdhygieniska aspekter” framtagna av Program för Teknisk Standard, PTS.
Hygiendörren tillverkas som enkeldörr. Dörrbladet förses med valfri laminatyta och plastkantlist runt om som gör den lättstädad och hygienisk. Den levereas med målad stålkarm alternativt stålkarm i rostfritt stål.

Våtrum: Belastningsklass W enligt SS-EN 16580 Fönster och dörrar - Dörrblad vattensäkra mot väta och stänk.
Våtrumsdörren tillverkas som enkeldörr. Den har ett fukttrögt dörrblad anpassat för lättare fuktbelastning inomhus med valfri laminatyta och plastkantlist. Den levereras med stålkarm. Trätröskel lackas runt om i dubbla lager.
Dörrblad
Konstruktion: Dörrbladet är 48 mm tjockt och har en stomme tillverkad av massiv spånskiva med en kraftig träram runt om. Konstruktionen gör dörrbladet stryktåligt och vridstyvt samt skapar ett behagligt dämpat stängningsljud. Vridstyvheten gör dessutom att dörren bibehåller hög ljud- och brandgastäthet över tid. Vårt val av kraftigare ramträ 38x66 mm ger också starka skruvförband för infästning av t.ex. gångjärn och dörrstängare vilket bidrar till lång livslängd.

Ytbehandling: Laminatdörrar har en beklädnad av 4 mm träfiberskiva med ett ytskikt av 0,7 mm tjock laminatskiva ur vårt standardsortiment.
Färdigmålade dörrar har en beklädnad av 5 mm träfiberskiva och levereras som standard vita.
Fanerade dörrar har en beklädnad av 4 mm träfiberskiva med ett ytskikt av 0,6 mm faner i utsorterad A-­kvalitet, vilket kan erhållas i ek, bok eller björk.
Andra laminatytor eller NCS­-kulörer offereras på begäran. I de fall då andra fanerytor eller mönsterlagd faner efterfrågas offereras de av Orresta Dörr.
Kantlist
Konstruktion: Samtliga dörrar i sortimentet är försedda med någon form av skyddande kantlist på alla kanter, vilket gör att kantlisten både skyddar dörrbladet och gör det lätt att hålla rent. I miljöer som ofta svabbas hindras fukt från att tränga upp i dörrbladets underkant och med slät ovansida blir dörren lättare att damma och hålla ren.

Material: Laminatdörrar levereras som standard med skyddande kantlist av 3 mm bokmönstrad ABS-­plast. Alternativt levereras dörren med ABS-­kantlist i andra mönster och färger eller med massiv träkantlist.
Målade dörrar levereras med målad skyddande ABS-kantlist.
Fanerade dörrar levereras med fanerad kantlist i samma träslag som dörrbladsytan.
Karm
Konstruktion: Vitmålad furukarm 45x92, men kan mot beställning levereras med karmmåtten 45x68, 45x98, 45x118, 45x122 och 45x145 mm eller karm med valfritt karmdjup 68-250 mm.

Montering: Karmen är förborrad för karmskruv. Fabriksmonterade karmhylsor kan medlevereras mot beställning.

Övrigt: Andra träslag, NCS-­kulörer och ytbehandlingar offereras på begäran. Där stålkarm önskas kan dörren levereras med Dalocs stålkarm 01, 02 eller 04-­09.
Tröskel
Dörren levereras med anslagströskel typ H men kan mot beställning levereras med anslagströskel typ G eller K. Den kan även offereras med tröskelplatta typ B eller plasttröskel men för att uppfylla krav för klassning ska dörrbladet då förses med släplist eller tätningströskel (Tätningströskel ljudreduktion Rw 36 dB).
Standardbeslag

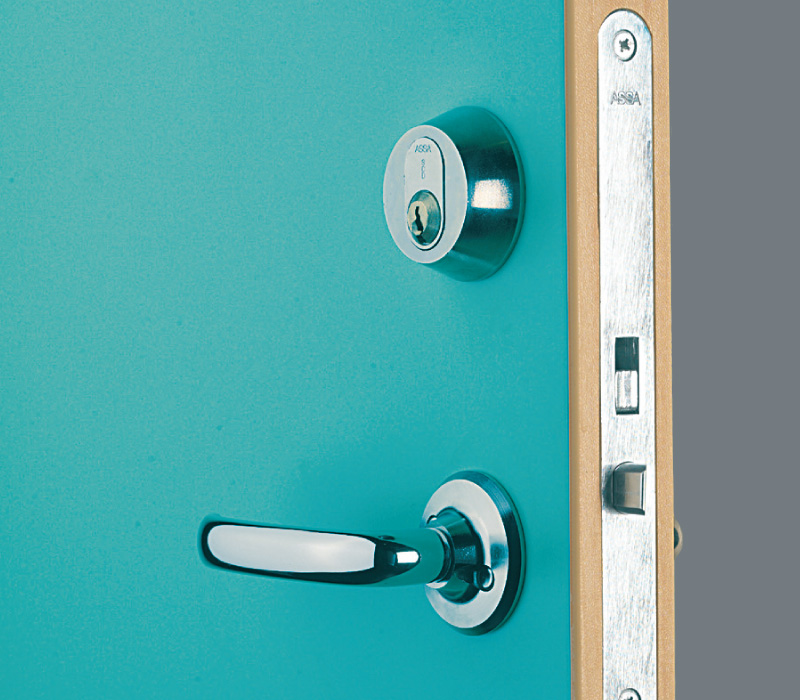

Lås: Låshus Assa 310

Låsplacering: A=48 mm, B=23 mm från gångjärnssida till centrum låskista (från 1 jan 2015).

Övrigt: Tappbärande elförzinkade gångjärn, justerbart slutbleck och tätningslist i karm.
Tillval
Kan levereras med Daloc Linea mönster, fabriksmonterade karmhylsor, glasöppning, stålkarm, ståltröskel, sparkskydd, karmskydd, klämskydd mm.
Parbladig dörr
Dörrblad och karm tillverkas på samma sätt som motsvarande enkeldörr. Gånghalvan är försedd med utanpåliggande anslagslist monterad på gångjärnssidan. T25 har även anslagslist monterad på parhalvans anslagssida. Parhalvan är som standard försedd med 2 st infällda kantreglar av hävarmstyp.

Vi förbehåller oss rätt till konstruktionsändringar.
Tröskel av hårdträ.
Slutbleck för Assa 310 låshus.

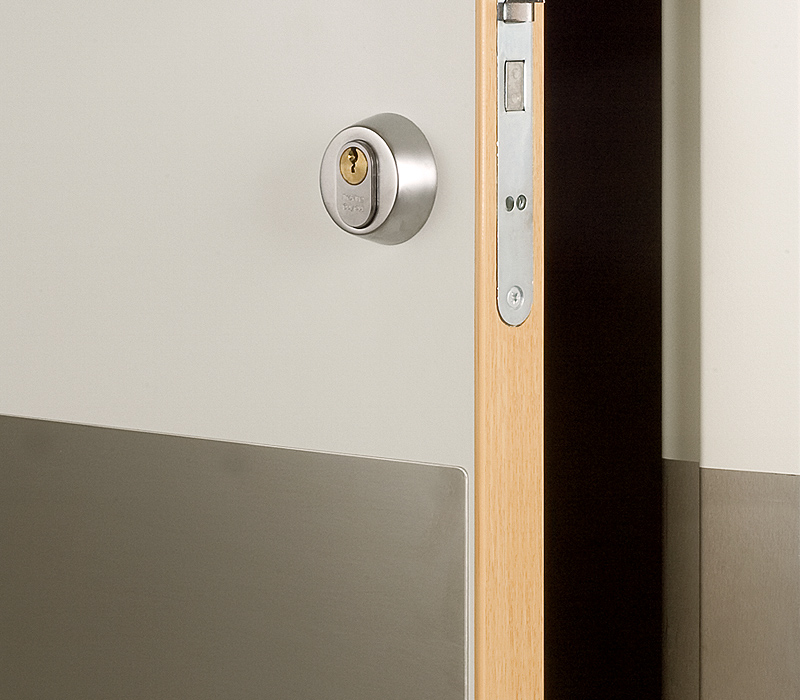

Med kantlist även på överkant och underkant som standard gör Dalocs trädörrar lättstädade och hygieniska
Dörren är typgodkänd även med glasöppning 01 och 03

Vi förbehåller oss rätt till konstruktionsändringar.
