Klassningar
Prestanda på dörrens egenskaper har provats av RISE (tidigare SP) och certifierats av RISE Certifiering samt SBSC. RISE och SBSC utför regelbundna tillverkningskontroller i Dalocs fabriker.
Brandklass: A60, tillval El30.
I BBR anges att det är generellt godtaget att använda A-klass som alternativ till EI-klass EI60.
Ljudreduktion: Rw 33dB*, 38dB**, tillval 43dB**.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3 dB för hänsyn till montage och utförande.
Tidigare ljudklass R'w 30dB*, 35dB**, 40dB**.
* Enbart pardörr.
** Enbart enkeldörr.
Inbrottsskydd: SS-EN 1627 RC4.
Dörren är godkänd för såväl in- som utåtgående montage.
Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).
Skottsäkerhet: Tillval SS-EN 1522 klass FB 3.
Dörrtyp S63/Y63 med brandklass eller brandgastäthetsklass kan ej kombineras med skottskydd FB3. Önskas brandklassning måste dörren kompletteras med en brandklassad dörr i tandemdörrsutförande.
Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik och rostfri tröskel alternativt laminatplåt för utomhusbruk och rostfri tröskel.
CE-märkning: Ytterdörrsutförande (Y63) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1 och EN 16034 om brandegenskaper föreligger.
Följande prestanda redovisas på CE-dekalen, placerad på dörrbladets bakkant:
* Dörr med krav på brandmotstånd i 60 minuter kan utformas som lägst EI215/EW60, se BBR 5:2311.
** Dörr med nödutrymning- eller panikutrymningsbeslag deklareras C4 pga beslagens klassning. Passivt dörrblad deklareras i högsta klassen C2.
*** No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.
**** En dörrs ljudreducerande egenskaper varierar beroende på ljudets frekvens (tänk bas och diskant) därför finns ett komplement till Rw-värdet: ”Rw+C” (för buller med höga frekvenser, dvs ljusa toner) och ”Rw+Ctr” (för buller med låga frekvenser, dvs bastoner).
Brandklass: A60, tillval El30.
I BBR anges att det är generellt godtaget att använda A-klass som alternativ till EI-klass EI60.
Ljudreduktion: Rw 33dB*, 38dB**, tillval 43dB**.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3 dB för hänsyn till montage och utförande.
Tidigare ljudklass R'w 30dB*, 35dB**, 40dB**.
* Enbart pardörr.
** Enbart enkeldörr.
Inbrottsskydd: SS-EN 1627 RC4.
Dörren är godkänd för såväl in- som utåtgående montage.
Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).
Skottsäkerhet: Tillval SS-EN 1522 klass FB 3.
Dörrtyp S63/Y63 med brandklass eller brandgastäthetsklass kan ej kombineras med skottskydd FB3. Önskas brandklassning måste dörren kompletteras med en brandklassad dörr i tandemdörrsutförande.
Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik och rostfri tröskel alternativt laminatplåt för utomhusbruk och rostfri tröskel.
CE-märkning: Ytterdörrsutförande (Y63) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1 och EN 16034 om brandegenskaper föreligger.
Följande prestanda redovisas på CE-dekalen, placerad på dörrbladets bakkant:
| Brandmotstånd:* | EI220/EW60 alt EI230/EW60. |
| Brandgastäthet: | Sa alt S200 |
| Självstängning:** | C5 |
| Motstånd mot vindlast | klass 3B |
| Vattentäthet:*** | klass 7B/npd |
| Avgivande av farliga ämnen: | godkänd |
| Ljudreduktion:**** | Rw 38(C=-2;Ctr=-6)dB. |
| U-värde enkeldörr: | 2,1 |
| U-värde pardörr: | 2,5 |
| Lufttäthet: | klass 3 |
* Dörr med krav på brandmotstånd i 60 minuter kan utformas som lägst EI215/EW60, se BBR 5:2311.
** Dörr med nödutrymning- eller panikutrymningsbeslag deklareras C4 pga beslagens klassning. Passivt dörrblad deklareras i högsta klassen C2.
*** No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.
**** En dörrs ljudreducerande egenskaper varierar beroende på ljudets frekvens (tänk bas och diskant) därför finns ett komplement till Rw-värdet: ”Rw+C” (för buller med höga frekvenser, dvs ljusa toner) och ”Rw+Ctr” (för buller med låga frekvenser, dvs bastoner).
Dörrblad

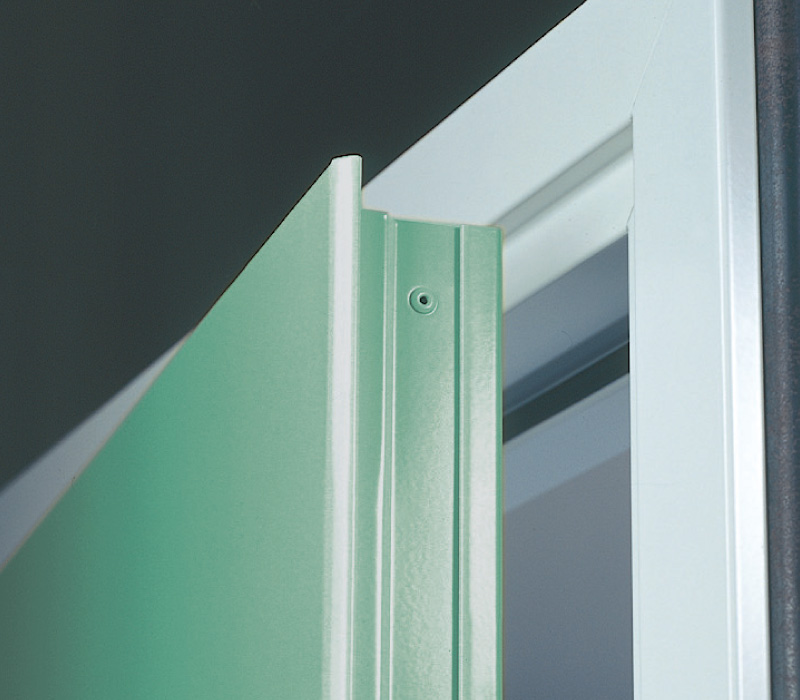

Konstruktion: Dörrbladet är 58 mm tjockt, med fasad överfals och består av stålplåtar sammanfogade i en bockning med dolda plåtkanter vid dörrbladskanten. Sammanfogning sker genom limning och nitning.
Material: 1 mm stålplåtar och isolering av mineralull.
Ytbehandling: S63 levereras färdigmålad i någon av våra standardkulörer eller med yta av trämönstrad laminatplåt ur standardsortimentet. Andra NCS-kulörer eller trämönster levereras på begäran.
Material: 1 mm stålplåtar och isolering av mineralull.
Ytbehandling: S63 levereras färdigmålad i någon av våra standardkulörer eller med yta av trämönstrad laminatplåt ur standardsortimentet. Andra NCS-kulörer eller trämönster levereras på begäran.
Karm

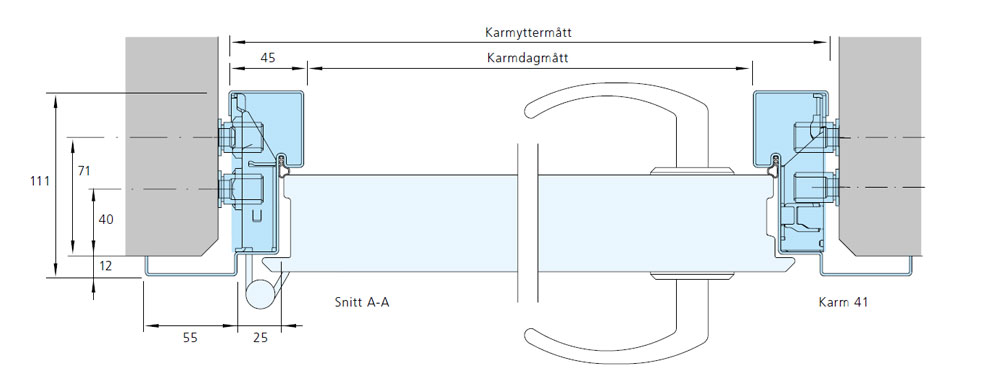

Konstruktion: Som standard levereras säkerhetsdörrarna med vitmålad karm 41 som är foderbildande på gångjärnssidan. Karmen levereras sammansatt utan lösa delar. Tätningslist är placerad i ett spår i karmen. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder. Karmar till säkerhetsdörrar för utomhusbruk tillverkas i förzinkat utförande.
Isolering: Färdigisolerad med mineralull från fabrik.

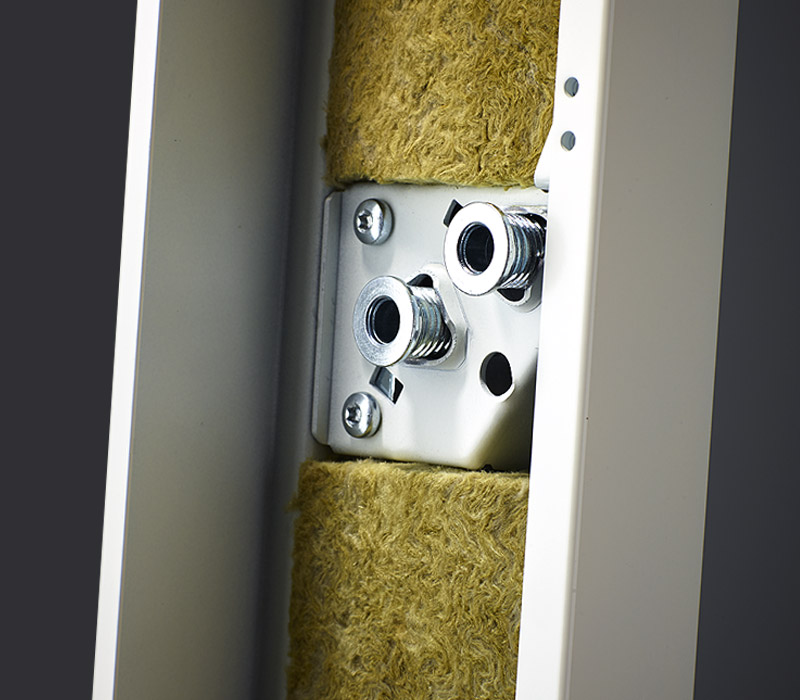

Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Isolering: Färdigisolerad med mineralull från fabrik.
Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel
Dörren levereras som standard med varmförzinkad anslagströskel. Mot beställning kan den förses med tröskelplatta i kombination med släplist (Rw 38 dB) eller tröskelplatta, borstlist, tätningströskel. Den kan även förses med anslagströskel av hårdträ.
Standardbeslag

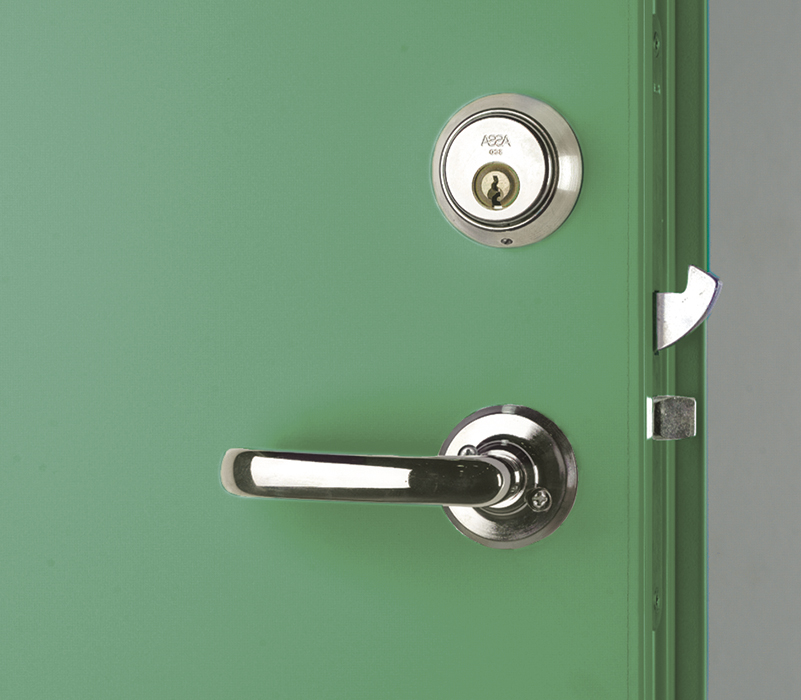

Lås: Mekaniska låshus Assa 510 BL och 511 eller Step H50 och H51. S63 kräver rund dubbelcylinder enligt SSF 3522 klass 3. Gäller båda låshusen.
SSF 200 skyddsklass 3 och SSF 1078 klass 3: Säkerhetsdörr Daloc S63 uppfyller SSF 200 skyddsklass 3, samt SSF 1078 klass 3, om dörren förses med 2 godkända låsenheter enligt SSF 3522. Dörren behöver ej förses med extra förstärkningsbehör då det är en del av dörrens konstruktion.

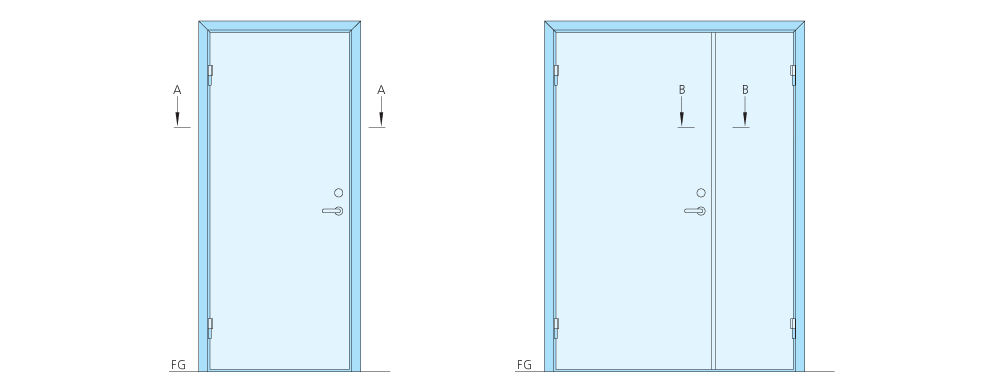

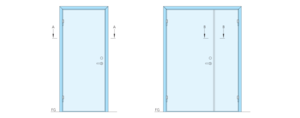

Låsplacering: A=58 mm, B=33 mm (24 mm för pardörr), mätt från gångjärnssidan till centrum av låskistan. Måtten A/B gäller enbart Assa connect och modullås. För andra låstyper, kontakta Daloc.
Övrigt: Tappbärande justerbara elförzinkade gångjärn, säkerhetsskruv i slutblecken och fem tappar i bakkant ingår som standard.
SSF 200 skyddsklass 3 och SSF 1078 klass 3: Säkerhetsdörr Daloc S63 uppfyller SSF 200 skyddsklass 3, samt SSF 1078 klass 3, om dörren förses med 2 godkända låsenheter enligt SSF 3522. Dörren behöver ej förses med extra förstärkningsbehör då det är en del av dörrens konstruktion.
Låsplacering: A=58 mm, B=33 mm (24 mm för pardörr), mätt från gångjärnssidan till centrum av låskistan. Måtten A/B gäller enbart Assa connect och modullås. För andra låstyper, kontakta Daloc.
Övrigt: Tappbärande justerbara elförzinkade gångjärn, säkerhetsskruv i slutblecken och fem tappar i bakkant ingår som standard.
Tillval
Mekaniska låshus Assa 510 BL och 511 eller Step H50 och H51 kan som tillval ersättas med godkända motorlås, till exempel Assa 840 och 841, med bibehållna klassningar.
Kan levereras med Linea-mönster, dörrkik, sparkskydd, dörrstängare, elslutbleck, magnetkontakt, microlås, låskolvskontakt mm.
Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.
Kan levereras med Linea-mönster, dörrkik, sparkskydd, dörrstängare, elslutbleck, magnetkontakt, microlås, låskolvskontakt mm.
Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.

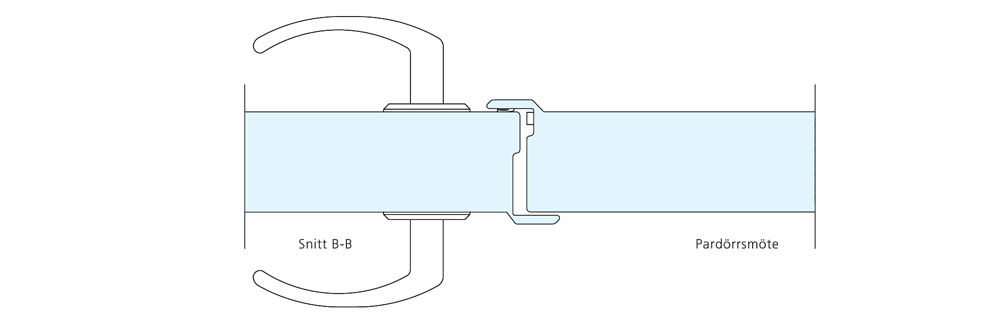

Parbladig dörr
Dörrblad och karm tillverkas på samma sätt som enkeldörr. Parhalvan är försedd med integrerat anslag och som standard 2 st infällda kantreglar. Dörrens olika delar är lätta att transportera, hantera och montera tack vare att mindre enheter monteras ihop på plats.
Vi förbehåller oss rätt till konstruktionsändringar.
Vi förbehåller oss rätt till konstruktionsändringar.
