EI 30
35dB, 40dB, 50dB
SS-EN 1627 RC 3
S200 (Sm), Sa

Daloc D43 Säkerhetsdörr RC3
Säkerhetsdörr Daloc D43 kombinerar trä och stål på ett raffinerat sätt: Träkänsla med ståldörrens alla fördelar. Träfronten tillverkas efter kundspecifika önskemål. Ett exklusivt alternativ i miljöer där arkitekter, byggherrar och bostadsrättsföreningar eftersträvar en högklassig enhetlighet. D43 är i första hand avsedd som entrédörr till lägenheter i uppvärmda inomhusmiljöer, exempelvis trapphus.

Ladda ner
Drift-, Miljö- och UnderhållsdokumentationProduktfaktablad D43Typgodkännande/CertifikatTypgodkännande/Certifikat, InbrottMontageanvisningMålningsinstruktionSkötselinstruktion för Connect flerpunktslåsCAD-skiss D43Spegelvarianter för träfrontProduct Datasheet D43Läs mer här om du funderar på att byta dörr till din lägenhetAnvändarguide för Connect flerpunktslås
Beteckning Karmdag
mått*
Karmytter
mått
Vikt
Enkeldörr
D43 9 x 21
D43 10 x 21
D43 11 x 21

800 x 2025
900 x 2025
1000 x 2025

890 x 2093
990 x 2093
1090 x 2093

115
125
130
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 9x21 är 920x2110 mm.

Vikter som anges är med träfront på båda sidor.

* Vid 90 graders öppnad dörr avgår 55 mm (slät yta) resp 60 mm (spegel).

Maxmått:
Enkeldörr brand/ljud 13x23/12x24
Enkeldörr brandgas 13x23
Enkeldörr inbrott 13x24
Klassningar
Dörren är provad av SP och certifierad av SITAC för brand-, ljud- och brandgastäthetsklassning. Inbrottsskyddet är provat av SSF och certifierat av SBSC. D43 tillverkas under kontroll av SP och SBSC.

Brandklass: El30.

Ljudreduktion: Rw 39 dB, tillval 43*, 50** och 53*** dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3 dB för hänsyn till montage och utförande.
Tidigare ljud klass R'w 35, 40, 50dB***.
* Utan postinlägg
** Träfront på gångjärnssidan och utan postinlägg
*** Dörr i Rw 53dB (R'w 50dB) tillverkas som tandemdörr.


Inbrottsskydd: SS-EN 1627 RC 3.
Dörren är godkänd för såväl in- som utåtgående montage.

Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).
Dörrblad
Konstruktion: Träfronten, som är baserad på spånskiva eller MDF, tillverkas efter kundspecifika önskemål. Den kan t ex tillverkas som spegeldörr med 2-5 speglar i olika utföranden eller med släta skivor.
Ståldörrskärnan bygger på Daloc säkerhetsdörr S43 som har fasad överfals, och består av stålplåtar sammanfogade i en bockning med dolda plåtkanter vid dörrbladskanten.

Material: Spånskiva eller MDF. 1 mm stålplåtar och isolering av mineralull.

Ytbehandling: Dörrbladet är klädd med utvändig träfront på ut- och/eller insidan utanpå dörrkärnan av stålplåt. Träfrontens yta är antingen fanér, mönsterlagd fanér eller målad. Den målade versionen går även att få spårfräst. D43 med träfront på utsidan kan tex kombineras med Lineamönster på dörrbladets insida.
Kontakta Daloc för förslag på olika träslag, fanérmönster, kulörer mm.
Karm
Konstruktion: Stålkarmen levereras sammansatt utan lösa delar och färdigisolerad med mineralull samt målad i NCS-kulör eller klarlackerad från fabrik. Tätningslist är placerad i ett spår i karmen.
Flera olika utförande av karm finns: Karm 41 med foder på gångjärnssidan, karm 44-48 med foder på båda sidor eller karm 42 som är utan foder.
Stålkarmen kan förses med massivt träfoder i matchande träslag på gångjärnssidan. Träfodret har gerade hörn och levereras löst med ett visst övermått för passning och montering på plats.

Isolering: Färdigisolerad med mineralull från fabrik.

Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel)
Tröskel
Dörren förses som standard med tröskel av hårdträ. Mot beställning kan den förses med varmförzinkad tröskel alternativt med tröskelplatta i kombination med släplist (Rw 38 dB) eller tröskelplatta, borstlist, tätningströskel (ej ljudklass).
Standardbeslag
Lås: Fix flerpunktslås (510) exkl cylinder. Obs! RC3 kräver cylinder enligt SS 3522 klass 3 eller en oval cylinder med godkänt cylinderbehör

Låsplacering: A- och B-mått varierar beroende på val av träfront. Kontakta Daloc.

Övrigt: Tappbärande justerbara elförzinkade gångjärn. Säkerhetsbult i slutbleck och dubbla tappar i bakkant. Extra integrerat borrskydd vid huvudlåset.
Tillval
Kan levereras med de vanligaste beslagen för lägenheter som tex dörrkik, mekanisk ringklocka, nyckeltub mm. Kontakta Daloc för förslag på olika beslag.

Vi förbehåller oss rätt till konstruktionsändringar.

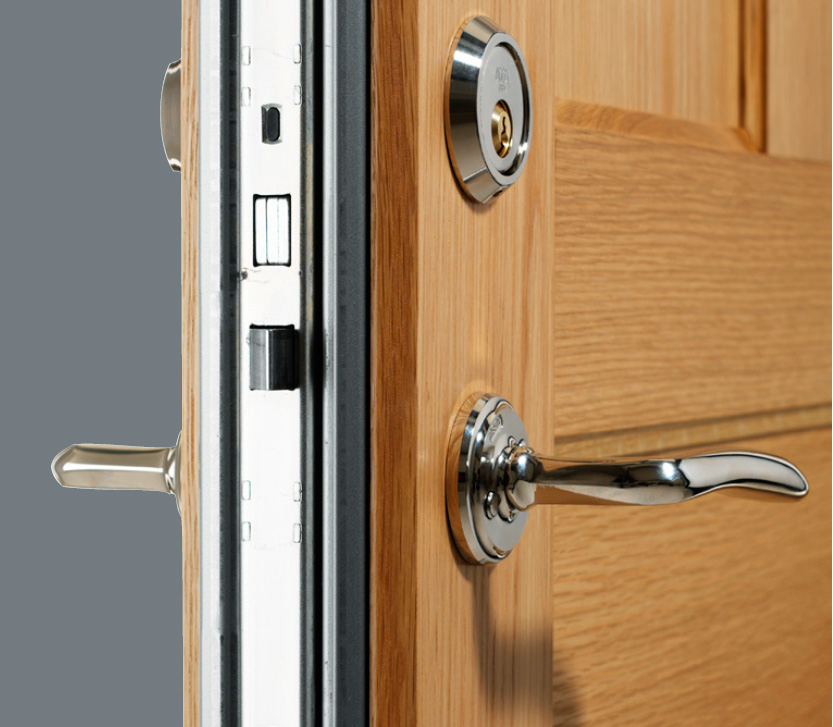

Säkerhetsdörr D43 har ett flerpunktslås där huvudlåset kompletteras med hakreglar upp- och nedtill.
Träfrontens fasning linjerar med dörrens stålöverfals, vilket ger en snygg övergång till karmens träfoder.
Säkerhetsdörrar typ D43 i renoverat trapphus
D43 med slät träfront i liggande mahognyfaner
Detaljbild på D43 med spegelmönster

Vi förbehåller oss rätt till konstruktionsändringar.
