A 120, A 60, EI 30
Upp till Rw 48dB
SS-EN 1627 RC 2
S200 (Sm), Sa
EMI-B, EMI-C
SS-EN 14351-1

Daloc S32 (Y32) Ståldörr i SS-EN 1627 RC2
Ståldörr Daloc S32 är en inbrottsskyddande dörr, i RC2 enligt SS-EN 1627, med tilltalande design.

Ladda ner
S32 produktblad Drift-, Miljö- och UnderhållsdokumentationTypgodkännande/CertifikatTypgodkännande/Certifikat, InbrottMontageanvisningMontageanvisning EMI-BMontageanvisning EMI-CMålningsinstruktionCAD-skiss S32 (Y32)A-klassade branddörrar - info SP SITACY32 PrestandadeklarationProduct Datasheet S32 (Y32)
Beteckning Karmdag
mått*
Karmytter
mått
Vikt
Enkeldörr
S32 9 x 21
S32 10 x 21
S32 11 x 21
S32 12 x 21 **
S32 13 x 21 **

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093
1290 x 2093

70
75
80
85
90
Andra modulstorlekar och specialmått offereras på begäran.

Max väggöppningsmått för tex modul 9x21 är 920x2110 mm.

* Vid 90 graders öppnad enkeldörr avgår 45 mm från karmdagbredden.
** Endast målade dörrar.

Maxmått:
Enkeldörr brand(A60)/ljud 13x24/12x25 (A120 13x23/12x25)
Enkeldörr brandgas 13x23
Enkeldörr inbrott 13x27.
Klassningar
Prestanda på dörrens egenskaper har provats av RISE (tidigare SP) och certifierats av RISE Certifiering samt SBSC. RISE och SBSC utför regelbundna tillverkningskontroller i Dalocs fabriker.

Brandklass: A60 tillval El30 och A120.
I BBR anges att det är generellt godtaget att använda A-­klass som alternativ till EI-­klass EI60 och EI120.

Ljudreduktion: Rw 33 dB, tillval 38, 43 och 48, 53* dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3dB för hänsyn till montage och utförande.
Tidigare ljudklass R'w 30, 35, 40, 45, 50dB*.
* Enkeldörr i Rw 53dB (R'w 50dB) tillverkas som tandemdörr.


Inbrottsskydd: SS-­EN 1627 RC2.
Dörren är godkänd för såväl in-­ som utåtgående montage.

Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).

EMI-dämpning: EMI-­B, EMI-­C.
Kontakta Daloc för utförande och utrustning till S43 med EMI-dämpning.

Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik och rostfri tröskel alternativt laminatplåt för utomhusbruk och rostfri tröskel.

CE-märkning: SS-EN 14351-1.
Ytterdörrsutförande (Y32) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1. CE-dekalen vid dörrbladets bakkant redovisar följande egenskaper, provade av SP:

Motstånd mot vindlastklass 2B
Vattentäthetklass 7B/npd*
Avgivande av farliga ämnen  godkänd
LjudreduktionRw 33(C=-1;Ctr=-3) dB
U-värde enkeldörr 1,4-1,8
U-värde pardörr npd
Lufttäthetklass 3

*No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.
Dörrblad
Konstruktion: Dörrbladet är 58 mm tjockt, med fasad överfals och består av stålplåtar sammanfogade i en bockning med dolda plåtkanter vid dörrbladskanten. Sammanfogning sker genom limning och nitning.

Material: 1 mm stålplåtar och isolering av mineralull.

Ytbehandling: Levereras färdigmålad i någon av våra standardkulörer eller med yta av trämönstrad laminatplåt ur standardsortimentet. Andra NCS-­kulörer eller trämönster levereras på begäran.
Karm
Konstruktion: Som standard levereras den med vitmålad karm 41 som är foderbildande på gångjärnssidan. Karmen levereras sammansatt utan lösa delar. Tätningslist är placerad i ett spår i karmen. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder.

Isolering: Färdigisolerad med mineralull från fabrik.

Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel
Dörren levereras som standard med förzinkad anslagströskel. Mot beställning kan den förses med tröskelplatta i kombination med släplist (R'w 35 dB) eller tröskelplatta, borstlist, tätningströskel (ej ljud). Den kan även förses med tröskel av hårdträ (EI30).
Standardbeslag
Lås: Låshus Assa 410.

Låsplacering: A=58 mm, B=33 mm från gångjärnssida till centrum låskista.

Övrigt: Tappbär­ande justerbara elförzinkade gångjärn. Säker­hetsbult i slutbleck och tapp i bakkant. Dold förstärkning för dörrstängare på gångjärnssidan.
Tillval
Kan levereras med Linea-mönster, spark­skydd, dörrstängare, elslutbleck, magnetkontakt, motor-­ och microlås, låskolvskontakt mm.

Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.

Vi förbehåller oss rätt till konstruktionsändringar.

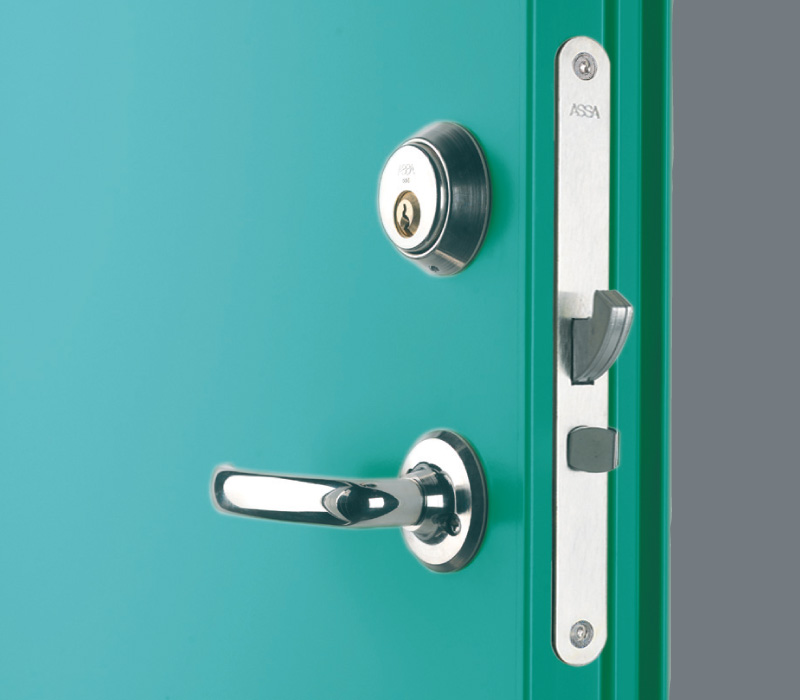

Låshus Assa 410.

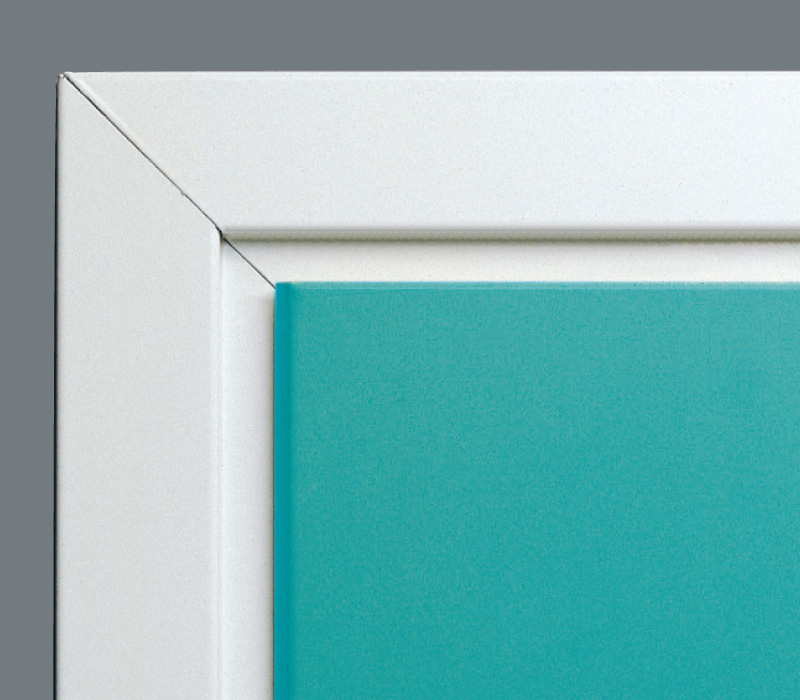

Överfalsen med en snedställd kant (är unik för Daloc) ger ett modernt och gediget intryck.

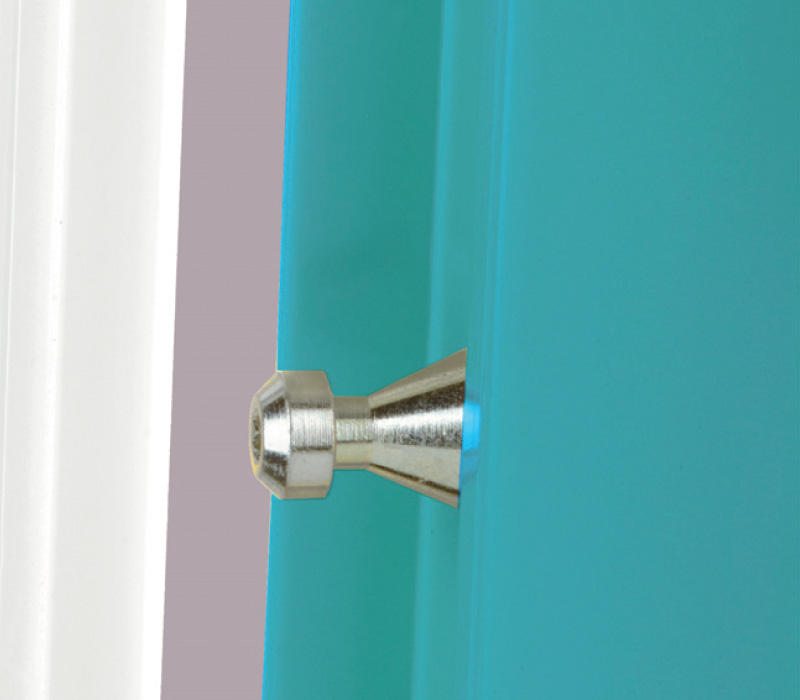

Hulllingförsedd tapp i bakkant.
Fabriksmonterade efterjusterbara karmhylsor och färdigisolerad karm underlättar snabbt och säkert montage.

Vi förbehåller oss rätt till konstruktionsändringar.
