EI 30
25dB, 30dB, 35dB

Daloc TP Träparti, Glasparti
Att inreda med glasade träpartier ger både karaktär och funktion, öppenhet och avskildhet. Det gör inomhusmiljön ljusare, exempelvis i kontor och offentlig miljö. Dalocs träpartier finns i standardformat som svarar mot de flesta behov och som enkelt paras med våra trädörrar. De kan monteras som sidoljus, överljus eller kombineras till systemväggar. Träpartierna levereras utan spröjs eller med horisontella alternativt vertikala spröjs.

Ladda ner
TypgodkännandeBroschyrCAD-skiss träpartier och installationsstolpeMontageanvisning Träparti - MK TPMiljö- och Byggvarudeklaration Träparti TP
Beteckning Dagmått Karmytter
mått
Vikt
Sidoljus
TP 3 x 21 *
TP 4 x 21 *
TP 9 x 21 *
TP 10 x 21 *
Överljus
TP 9 x 3
TP 10 x 3
TP 12 x 3
TP 13 x 3
TP 14 x 3
TP 9 x 4
TP 10 x 4
TP 12 x 4
TP 13 x 4
TP 14 x 4

200 x 2003
300 x 2003
800 x 2003
900 x 2003

800 x 203
900 x 203
1100 x 203
1200 x 203
1300 x 203
800 x 303
900 x 303
1100 x 303
1200 x 303
1300 x 303

290 x 2093
390 x 2093
890 x 2093
990 x 2093

890 x 293
990 x 293
1090 x 293
1290 x 293
1390 x 293
890 x 393
990 x 393
1190 x 393
1290 x 393
1390 x 393

14**
17**
34**
38**

6**
7**
8**
9**
10**
8**
9**
10**
11**
12**
Träpartierna tillverkas i ett antal standardstorlekar. Andra storlekar offereras på begäran.

Max väggöppningsmått för tex modul 9x21 med träkarm är 915x2110 mm.

* Höjd inkl. sockel
** Vikt med 6mm ljudglas
Klassningar
Träpartiernas konstruktion är provad av SP och certifierad av SITAC. Partierna tillverkas under kontroll av SP.

Brandklass: EI30.

Ljudreduktion: Rw 25, 30, 35 dB.
Går även att beställas med 43dB glas.

Ljudreduktion (Rw) har ersatt ljudklass (R'w).
Vid projektering minskas uppmätt ljudreduktion dörr med 2-3dB för hänsyn till montage och utförande.

http://www.dorrkatalogen.daloc.se/tradorrar/T34/Personsäkerhet: Glasen är personsäkerhetsglas i klass 1(B)1, 1(C)1 och 2(B)2 enligt EN 12600.
Konstruktion och ytor
Träpartierna tillverkas som standard i furu med karmdjup 92 mm, 118 mm och 145 mm. Karmarna är borrade för infästning mot annat parti, dörrkarm eller vägg. Sidopartier med höjd 21M förses som standard med sockel H=45 mm för golvlist.

Partierna levereras målade med vattenburen, miljövänlig färg i någon av Dalocs standardkulörer alternativt valfri NCS-kulör.

Utöver våra klassade standardpartier erbjuder Daloc, via koncernbolaget Orresta Dörr, träpartier i ädelträ, träpartier med fyllningar och specialritade träpartier utifrån arkitektens önskemål. Prata med din kontakt på Daloc. Du kan också läsa mer via länken till vänster eller ringa 021-31 00 40.

Vi förbehåller oss rätt till konstruktionsändringar.
Spröjsvarianter
Dalocs träpartier finns i flera standardformat och kan enkelt paras med våra trädörrar. De kan monteras som sidoljus, överljus eller kombineras till systemväggar. Träpartierna levereras utan spröjs eller med horisontella alternativt vertikala spröjs.

Spröjsutförande vertikala spröjs:
45 mm fyrkantsprofil
60 mm fyrkantsprofil.
2 x 45 mm fyrkantsprofil

Spröjsutförande horisontella spröjs:
45 mm fyrkantprofil
60 mm fyrkantsprofil
60 mm fasad profil.
2 x 45 mm fyrkantsprofil
(Max 3 horisontella spröjs med variabel höjd)
Tillval
Installationsstolpe (EI 30) finns som tillval. Den levereras målad och finns i samma djup som karmar och partier. Standardbredder 100, 135, 150, 200, 250 och 300 mm.

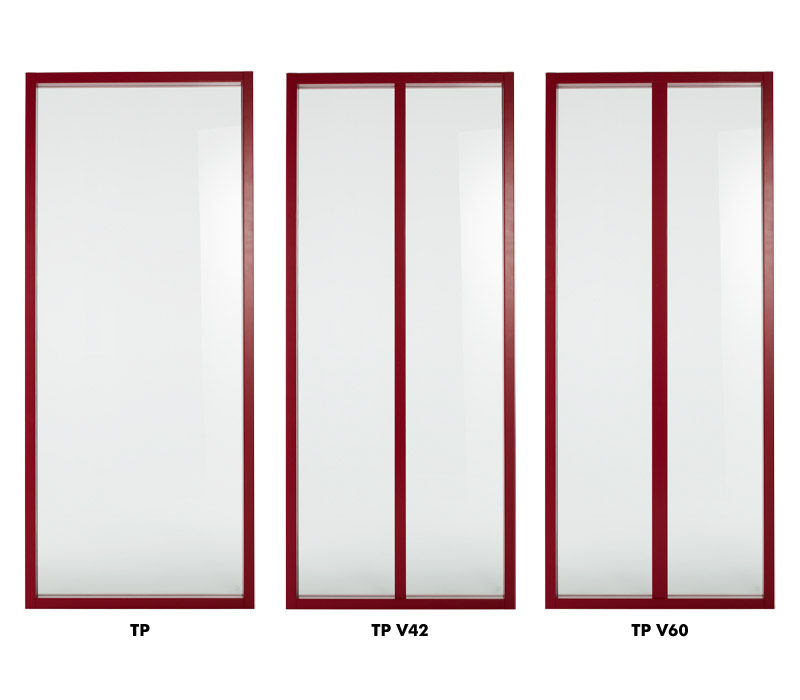

Träparti TP, Träparti TP V45 och Träparti TP V60

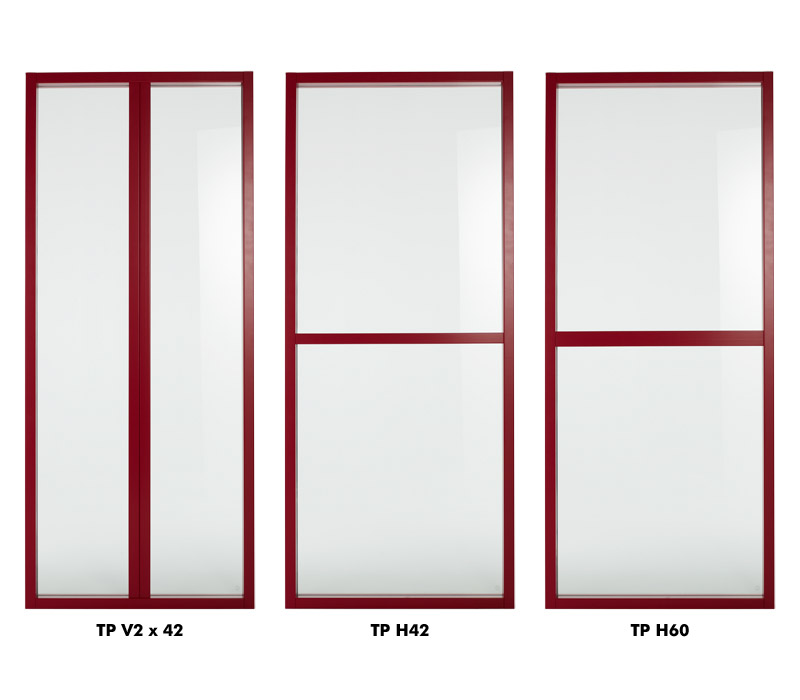

Träparti TP V2x45, Träparti TP H45 och Träparti TP H60

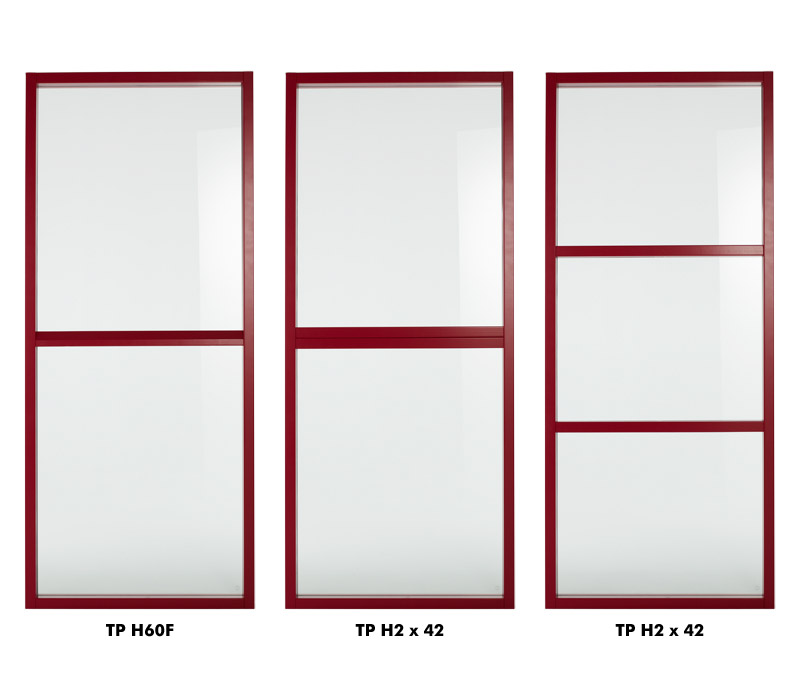

Träparti TP H60F, Träparti TP H2x45 och Träparti TP H2x45

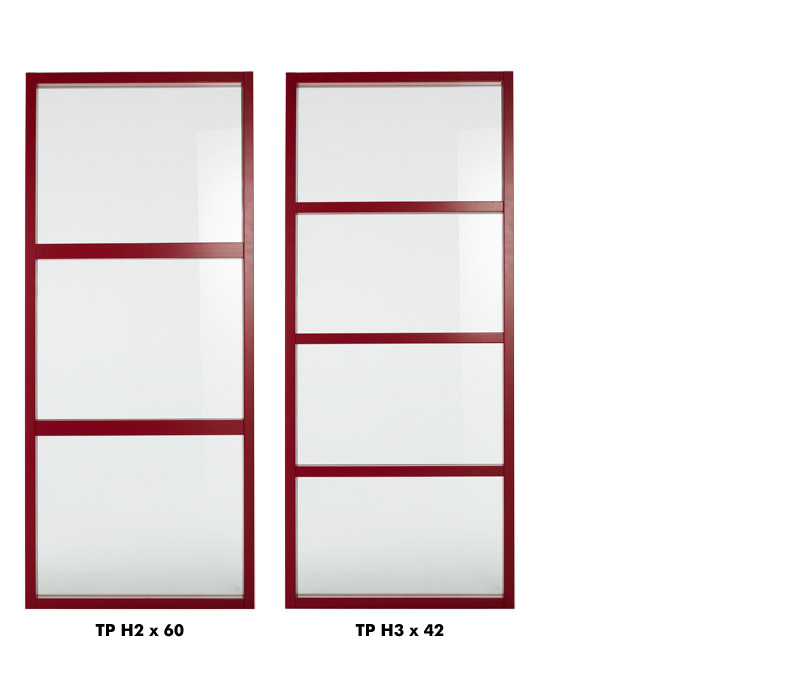

Träparti TP H2x60, Träparti TP H3x45

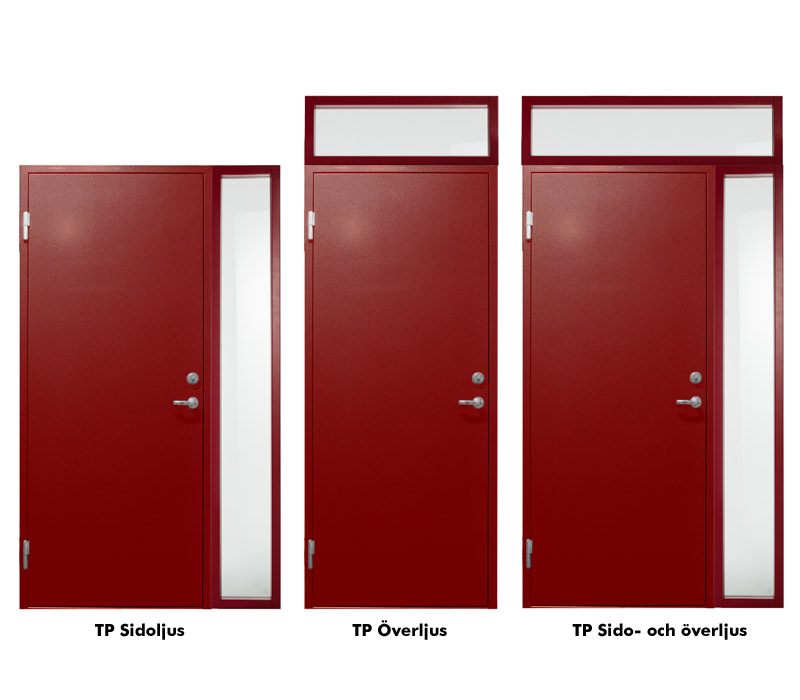

TP Sidoljus, TP Överljus, TP Sido- och överljus

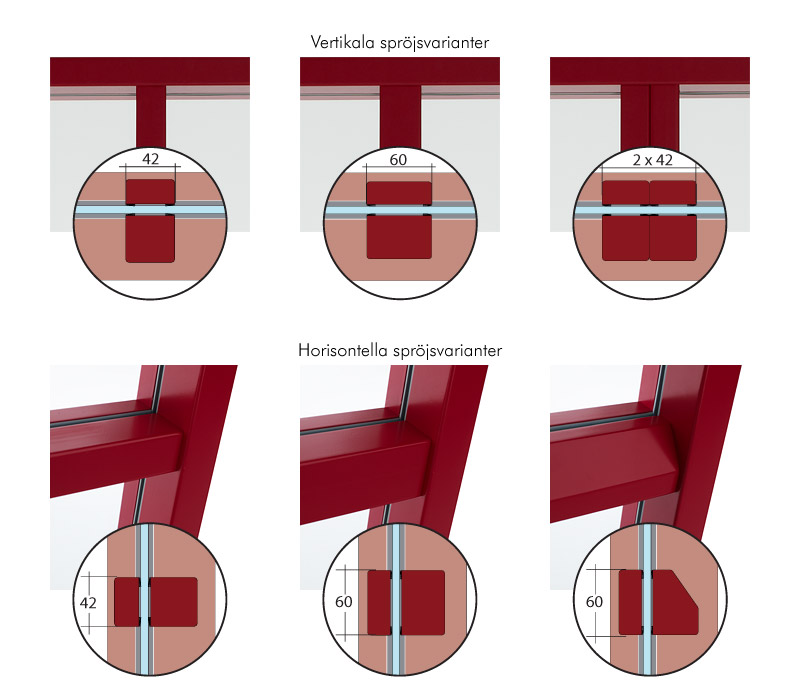

Vertikala och horisontella spröjsvarianter

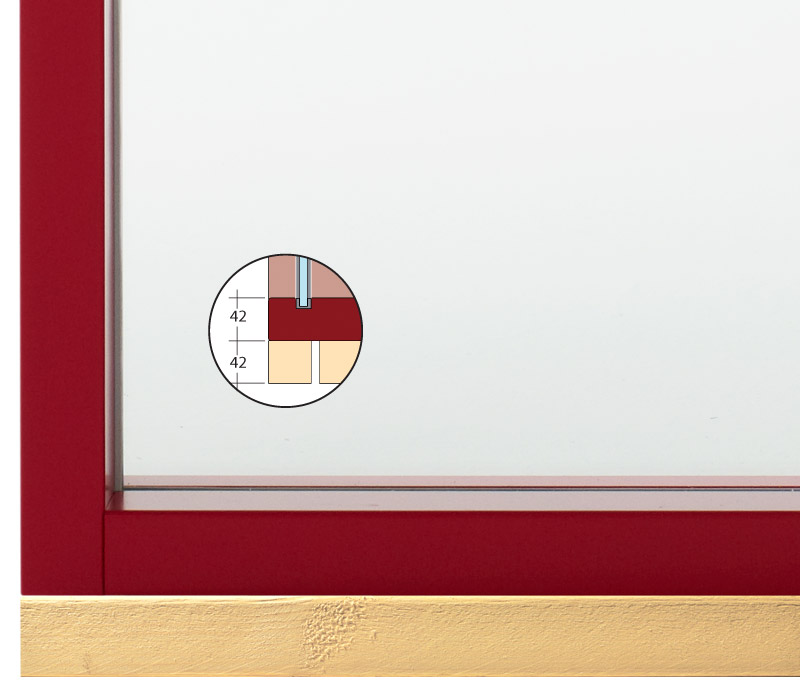

Sockel för golvlist

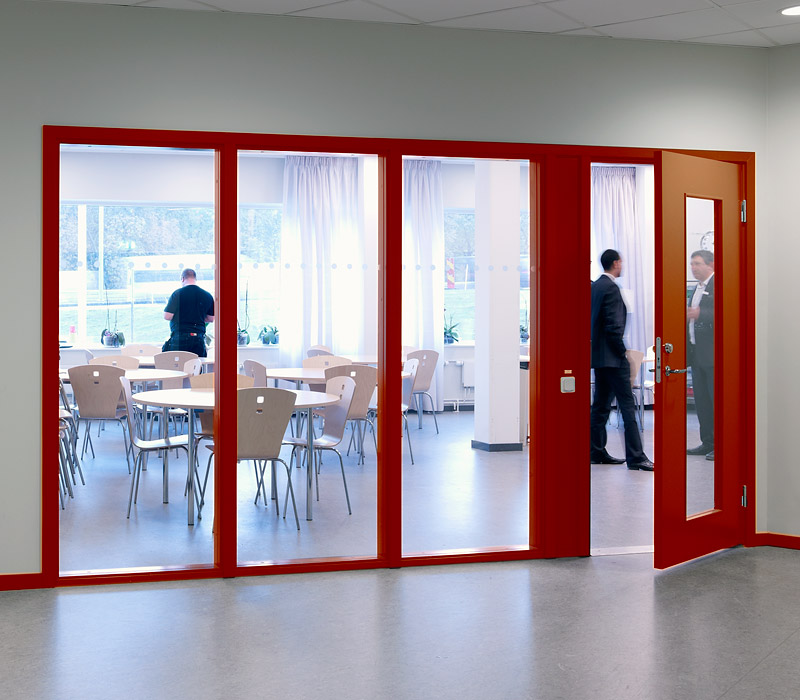

Trädörr med glasöppning, installationsstolpe och TP målade i kulör NCS S7502-Y.

Vi förbehåller oss rätt till konstruktionsändringar.
